GSR coilrepair Set HSS M 2,5

20,55€

incl. VAT, excl. shipping cost
available / subject to prior sale
Delivery time (DE): 2-3 working days

Art.-Nr.: B00860110
EAN: 4014176608171

The GSR Coilrepair Set M2.5 provides everything needed to permanently repair damaged M2.5 internal threads. Stripped or worn threads are restored to their original nominal size in just a few steps, without replacing the component.

This principle is particularly well-suited to materials with low shear strength such as aluminium or magnesium alloys, where damaged threads are a common occurrence. All necessary system tools are included in the scope of delivery.

Die Thread Inserts bestehen aus austenitic stainless steeldraht mit diamond-shaped cross-section (Rhombus, 60°), der durch cold-forming zur federnden Wendel geformt wird. Die federnde Bauweise verteilt eingeleitete Kräfte gleichmäßig über alle Gewindegänge , das Ergebnis ist eine verschleißfeste Verbindung mit konstant niedrigem Gewindereibmoment, auch bei häufig wiederholter Verschraubung und hoher Betriebslast.

Scope of Delivery

15 × thread insert M 2,5×0,45, Länge 1,5×d, rostfrei und heat resistant, rautenförmiger Querschnitt

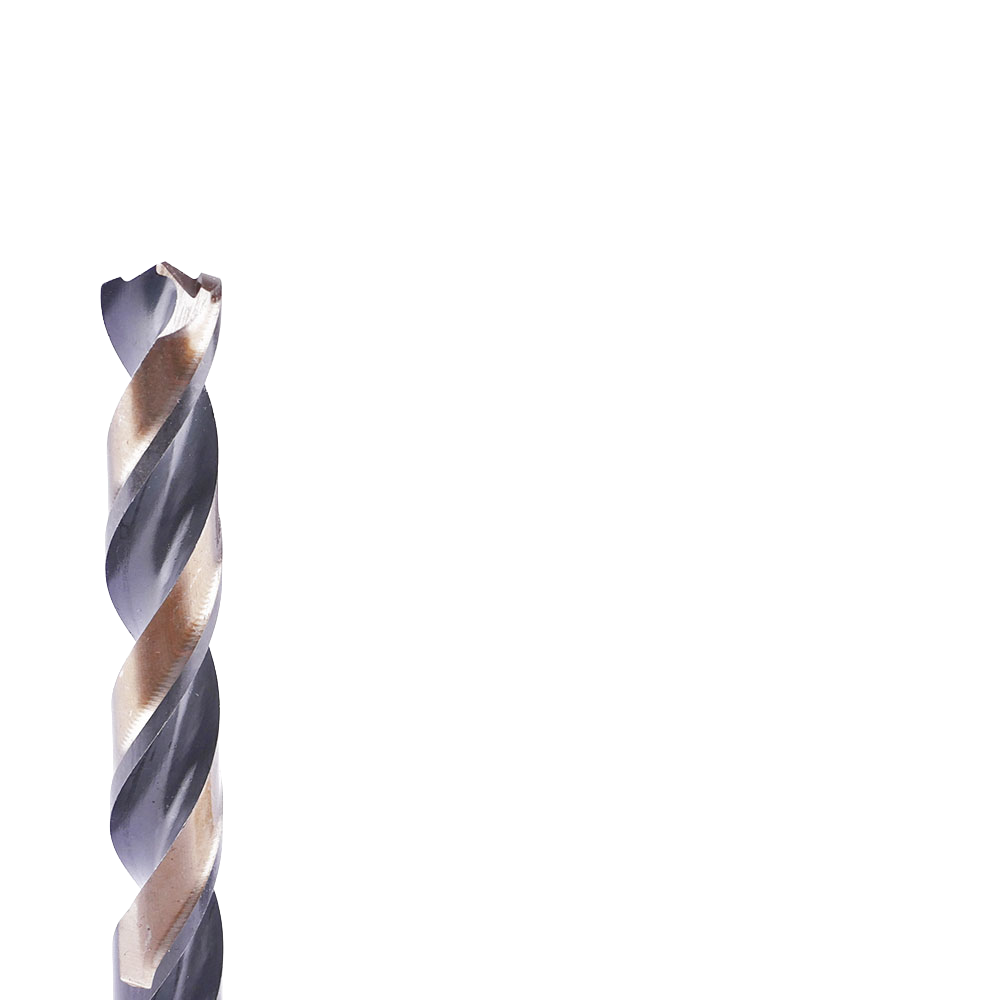

1 × Core Hole Drill Bit Ø 2,6 mm HSS-G VAP, DIN 338, vapor treated
1 × STI Tap M 2,5 HSSG, Form D, 6H
1 × Installation Tool, Werkzeugstahl, pulverbeschichtet
1 × Tang Break-Off Tool
1 × Kunststoffbox mit Kunststoff-Formeinlage

Technical Data

Article No.	B00860110
EAN	4014176608157
Thread Size	M 2,5
thread pitch	0,45 mm
Core Hole Drill Bit	Ø 2,6 mm HSS-G VAP, DIN 338, vapor treated
STI Tap	M 2,5 HSSG, Form D, 6H
Standard Host Thread	DIN 8140
thread insert-Länge	1,5×d
thread insert-Querschnitt	Rautenförmig (Rhombus, 60°)
thread insert-Material	Austenitischer Edelstahl, rostfrei und heat resistant
Anzahl Thread Inserts	15
Total Parts	19
Verpackung	Kunststoffbox mit Kunststoff-Formeinlage
Manufacturer	GSR Gustav Stursberg GmbH

Core Hole Dimensions & Tool Data

THREAD SIZE	PITCH	KERNLOCHBOHRERHSS-G VAP, DIN 338	EG-KERNLOCHDIN 8140	EINSÄTZE1,5×d	EINDREHW.	ZAPFENBRECHER
M 2,5	0,45 mm	Ø 2,6 mm	Ø 2,6 mm	15×	✓	✓

STI Tap: M 2,5 HSSG, Form D, 6H · Standard Host Thread: DIN 8140 · Core Hole Øe können bei verschiedenen Werkstoffen leicht variieren.

Advantages

✓

Repair damaged M 2.5 threads without altering the nominal diameter

✓

Thread reinforcement through coil armouring, permanently high load-bearing

✓

15 thread inserts per set, cost-effective for recurring repairs

✓

Thread inserts stainless and heat resistant, suitable for thermally stressed components

✓

Diamond-shaped cross-section (rhombus, 60°), elastic spring action for uniform load distribution

✓

STI Tap Form D, suitable for through-holes and blind holes

✓

Core Hole Drill Bit HSS-G VAP, DIN 338, vapor treated, precision-matched for this set

✓

All system tools included, ready for immediate use

Applications

Elektronikfertigung und Precision Engineering: Reparatur von M2,5-Gewinden in empfindlichen Baugruppen und Präzisionsgeräten
Feinwerktechnik und Optik: Instandsetzung von M2,5-Gewindebohrungen in optischen Geräten und feinmechanischen Baugruppen
Modellbau und Hobby: Zuverlässige Reparatur von M2,5-Gewinden in Modellbauteilen
Fahrzeug- und Motorentechnik: Reparatur kleiner M2,5-Gewindebohrungen in Aluminium-Motorteilen und Steuergerätehalterungen
Handwerk und Werkstatt: Überall dort, wo beschädigte M2,5-Gewinde schnell und ohne Bauteilaustausch repaired werden sollen
Aerospace: Gewindeinstandsetzung in Leichtbaustrukturen aus Aluminium- und Magnesiumlegierungen

Step-by-Step Repair Guide

Für die thread repair benötigen Sie Core Hole Drill Bit, STI Tap, Installation Tool, Tang Break-Off Tool sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).

Drill out damaged thread

Countersink core hole edges

Drill new core hole for insert thread

Cut new thread with STI tap

thread insert auf Installation Tool stecken

Drive thread insert into thread

Mit Tang Break-Off Tool to break off the tang

Repaired thread

Thread Repair Tips

Damit das Installation Tool den thread insert sauber und ohne Schaden einbringt, the stop collar must be correctly adjusted before installation. The adjustment directly affects the insertion depth.

Use thread cutting fluid

When installing the thread insert, the use of a thread cutting fluid is recommended, particularly for steel, stainless steel and cast iron. GSR thread cutting fluid reduces friction, improves installation and protects the tool. Available in 100 ml and 250 ml.

→ GSR thread cutting fluid – overview

Further Information & Downloads

Ausführliche Informationen zum GSR Coilrepair System, zur korrekten Anwendung sowie zu Core Hole Øen und Einbauwerten finden Sie im GSR Handbuch thread repair.

→ GSR Coilrepair , overview of all sets → Thread Repair Manual 2026 , download PDF → GSR Update #21: GSR Coilrepair , Thread Reinforcement and Repair → GSR Thread Calculator , Core Hole and Thread Data
