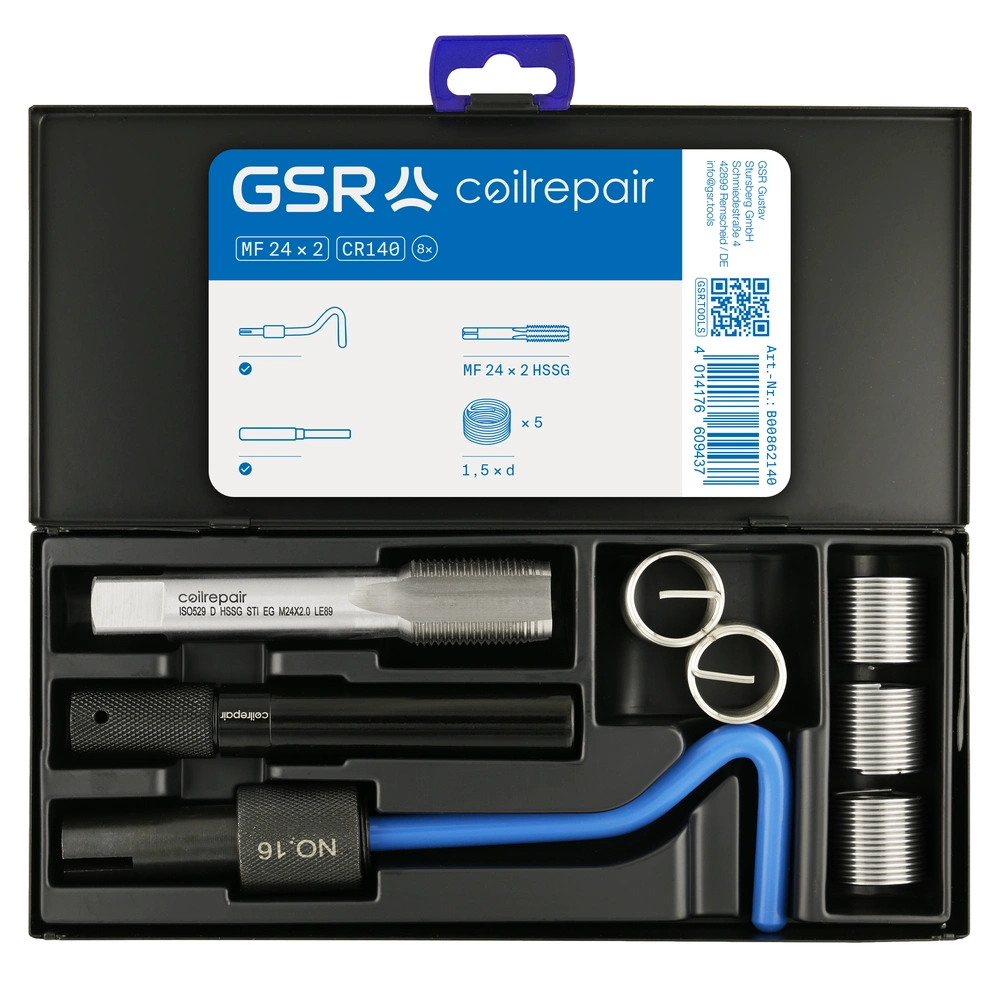

Das GSR coilrepair Set für MF 24×2 ist die kompakte Komplettlösung zur Instandsetzung beschädigter Feingewinde der Größe MF 24×2. Mit nur einem Set und in wenigen Handgriffen werden abgenutzte oder gerissene Feingewinde dauerhaft auf ihr ursprüngliches Nennmaß wiederhergestellt, ohne das Bauteil auszutauschen.
MF 24×2 ist eine große Feingewinde-Größe, die im Schwermaschinenbau, in Antriebskomponenten und in der industriellen Hydraulik verwendet wird. Defekte dieser massiven Verschraubungen führen zu hohen Ausfallzeiten, das Set bietet eine fachgerechte Reparatur direkt am eingebauten Bauteil. Der passende Kernlochspiralbohrer ist nicht im Set enthalten und muss separat bezogen werden.
Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Die federnde Bauweise verteilt eingeleitete Kräfte gleichmäßig über alle Gewindegänge. Das Ergebnis ist eine verschleißfeste Verbindung mit konstant niedrigem Gewindereibmoment, auch bei häufig wiederholter Verschraubung und hoher Betriebslast.
Austenitischer Edelstahl, rostfrei und hitzebeständig, Rhombus 60 Grad, 1,5 × d
ISO 529 Form D EG M2 6H mod HSSG, für Durchgangs- und Sacklochbohrungen
Werkzeugstahl, pulverbeschichtet, gerändelte Verstellmutter
Zum Abschlagen des Mitnehmerzapfens nach dem Eindrehen
| Artikelnummer | B00862140 |
| EAN | 4014176609437 |
| Reparierte Gewindegröße | MF 24×2 |
| Gewindesteigung | 2,0 mm |
| EG-Gewindebohrer | ISO 529 Form D EG MF24×2 6H mod HSSG |
| Norm Aufnahmegewinde | DIN 8140-2 |
| Gewindeeinsatz-Länge | 1,5 × d im eingebauten Zustand |
| Gewindeeinsatz-Querschnitt | Form A, frei durchlaufend |
| Gewindeeinsatz-Material | Austenitischer Edelstahl, rostfrei und hitzebeständig |
| Anzahl Gewindeeinsätze | 5 |
| Teileanzahl gesamt | 8 |
| Verpackung | Metallkassette mit Kunststoff-Formeinlage |
| Hersteller | GSR |
| GEWINDEGRÖSSE | STEIGUNG | EINSÄTZE1,5 × d | Eindrehwerkzeug | Zapfenbrecher |
|---|---|---|---|---|
| MF 24×2 | 2,0 mm | 5× | ✓ | ✓ |
Für die Gewindereparatur benötigen Sie einen passenden Kernlochspiralbohrer (nicht im Set enthalten), EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).
Damit das Eindrehwerkzeug den Gewindeeinsatz sauber und ohne Schaden einbringt, muss die Überwurfmutter vor dem Eindrehen korrekt eingestellt sein. Die Einstellung beeinflusst die Eindrehtiefe direkt.
Gewindeschneidmittel verwenden
Beim Eindrehen des Gewindeeinsatzes empfiehlt sich der Einsatz eines Gewindeschneidmittels, besonders bei Stahl, Edelstahl und Gusseisen. Das Schneidmittel reduziert die Reibung, verbessert das Eindrehen und schützt das Werkzeug.
→ GSR GewindeschneidmittelMengenbedarf oder individuelle Anfrage?
Für Mengenbestellungen, individuelle Konfigurationen oder technische Beratung nehmen Sie direkt Kontakt mit uns auf.
