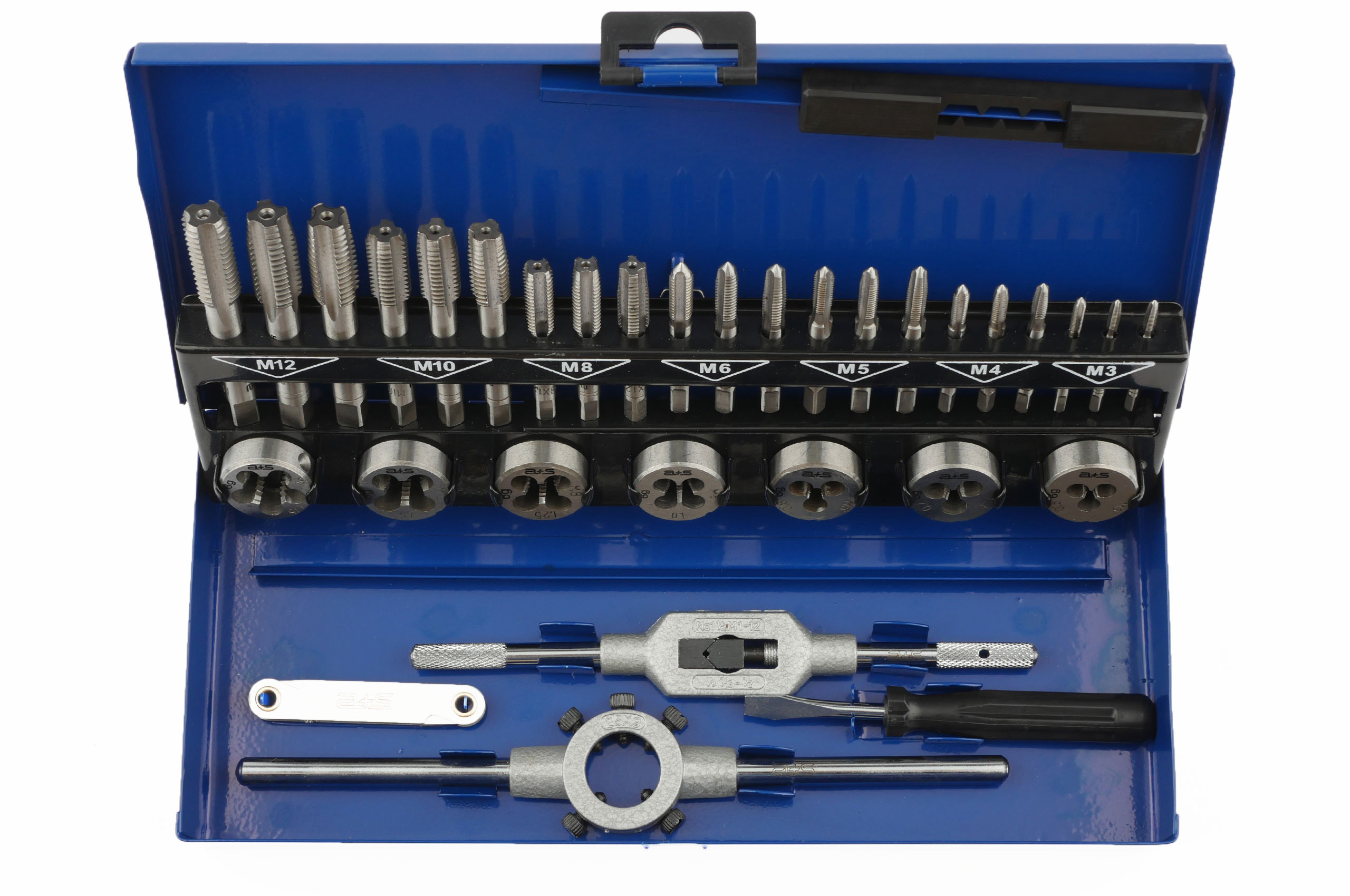

32 tlg. Gewindeschneid Satz metrisch M3-M12 HGB Satz + Schneideisen + Windeisen und Schablone

Gewindeschneid-Set M3-M12 WS mit Führungen und Kernloch-Spiralbohrern, 32-teilig

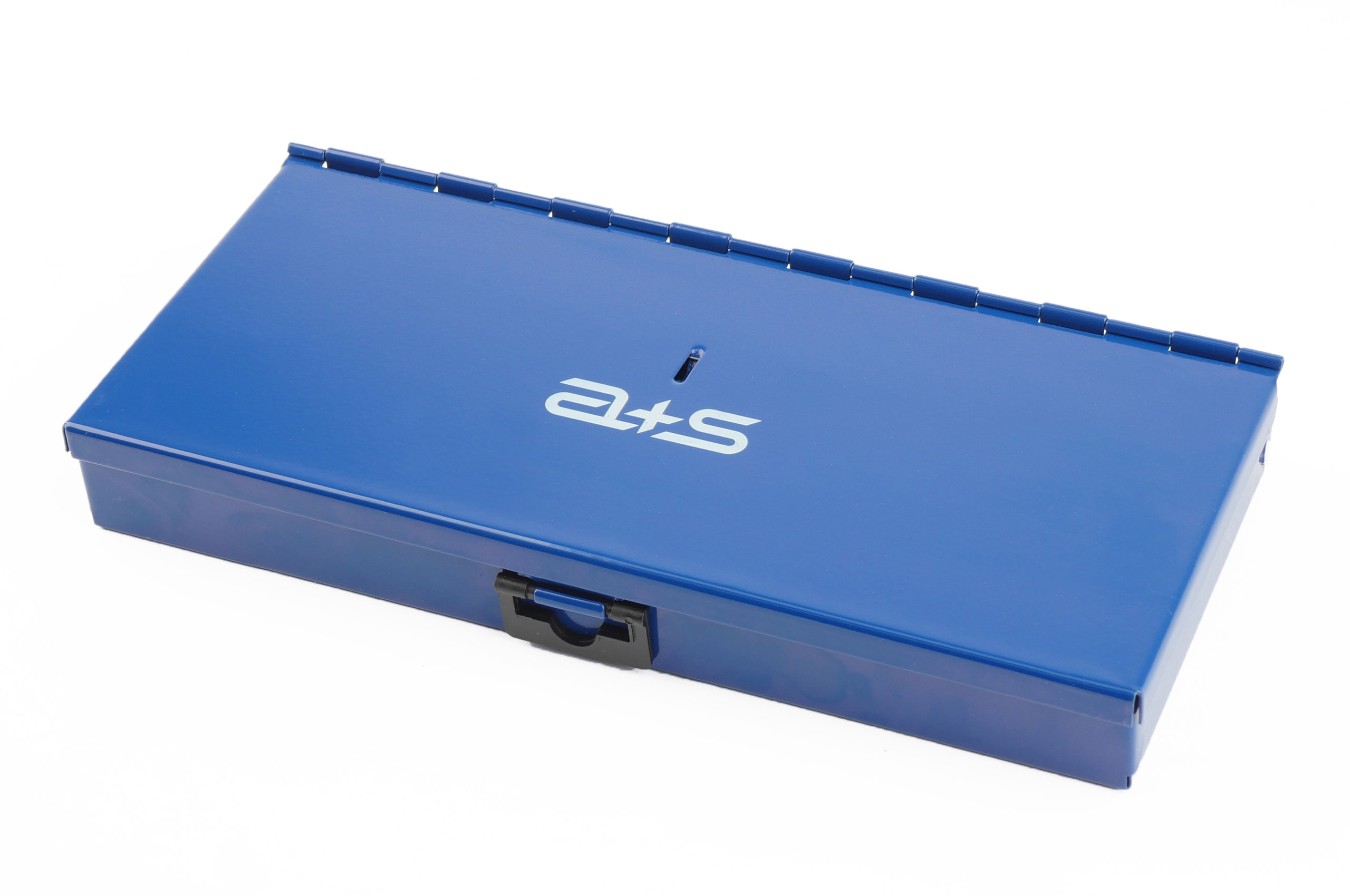

32-tlg. Gewindeschneidatz M3-M12 in stabiler Metallkassette bestehend aus legiertem Werkzeugstahl(G Cr 15)

Eigenschaften:

• Schneideisen: aufgebohrte Spanlöcher, Gewinde lehrenhaltig eingeschnitten anschließend geläppt, Anschnitt hinterschliffen, Außenkontur angefast und vorgeschlitzt (V-Nut), mit Aufnahmebohrungen für Schneideisenhalter

• Gewindebohrer: gehärtet und angelassen, geschliffene Ausführung, Anschnitt hinterschliffen, gefräster Vierkant nach DIN 10

• Haltwerkzeuge: Körper aus Zinkdruckguss, gerändelte Haltegriffe

• Laserkennzeichnung: Beschriftung gemäß DIN 2197

Lieferumfang:



1x Verstellbares Windeisen Nr. 1 1/2 nach DIN 1814, Zinkdruckguss		1x Schneideisenhalter 25x9 mm nach DIN EN 22568, Zinkdruckguss
7x 3-tlg. Handgewindebohrer-Satz nach DIN 352, WS M3 / M4 / M5 / M6 / M8 / M10 / M12		7x Schneideisen 25x9 mm nach Werksnorm, WS M3 / M4 / M5 / M6 / M8 / M10 / M12
1x GSR Kombi-Gewindeschablone für Innen- und Außengewinde		1x Schraubendreher

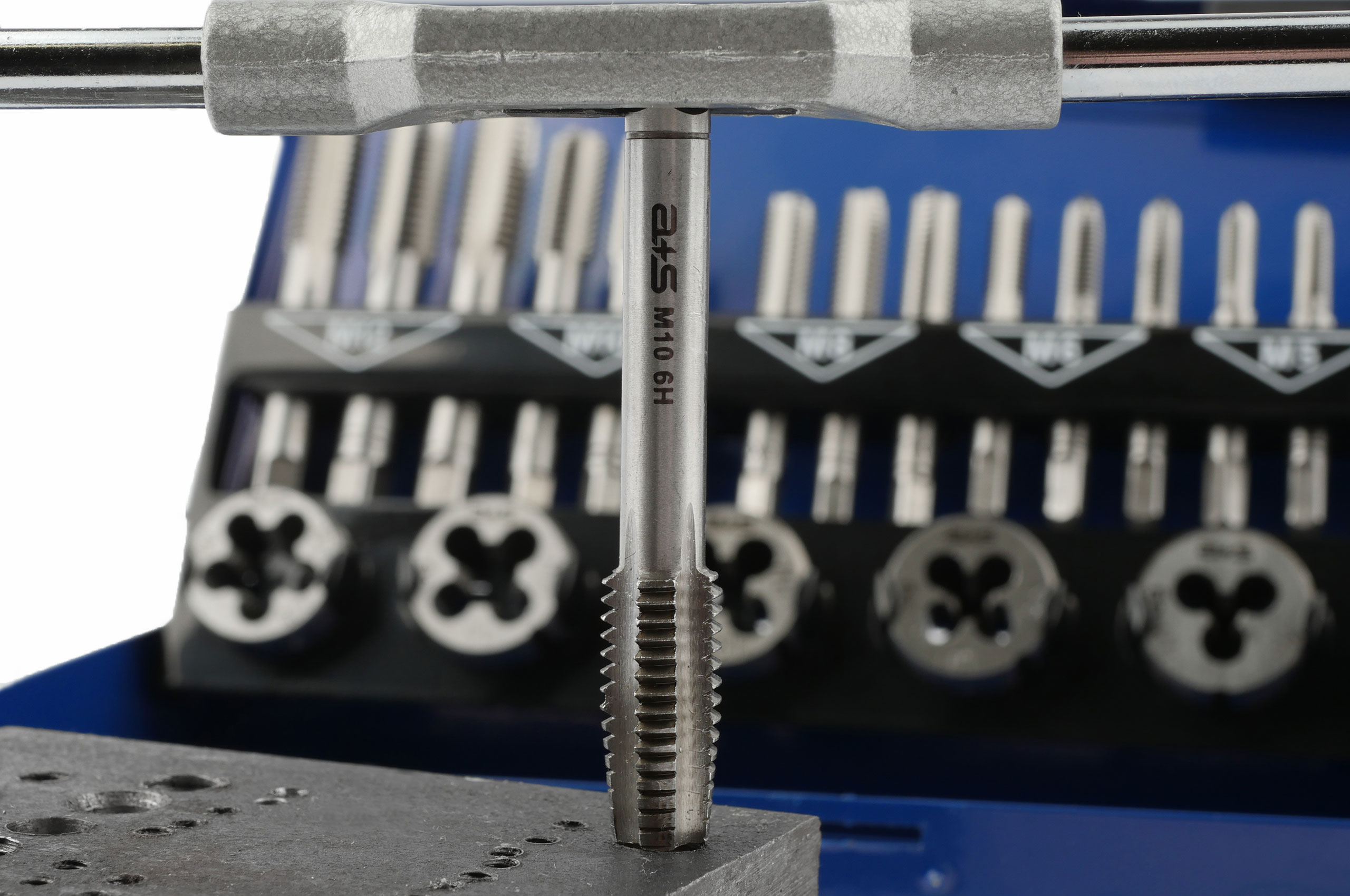

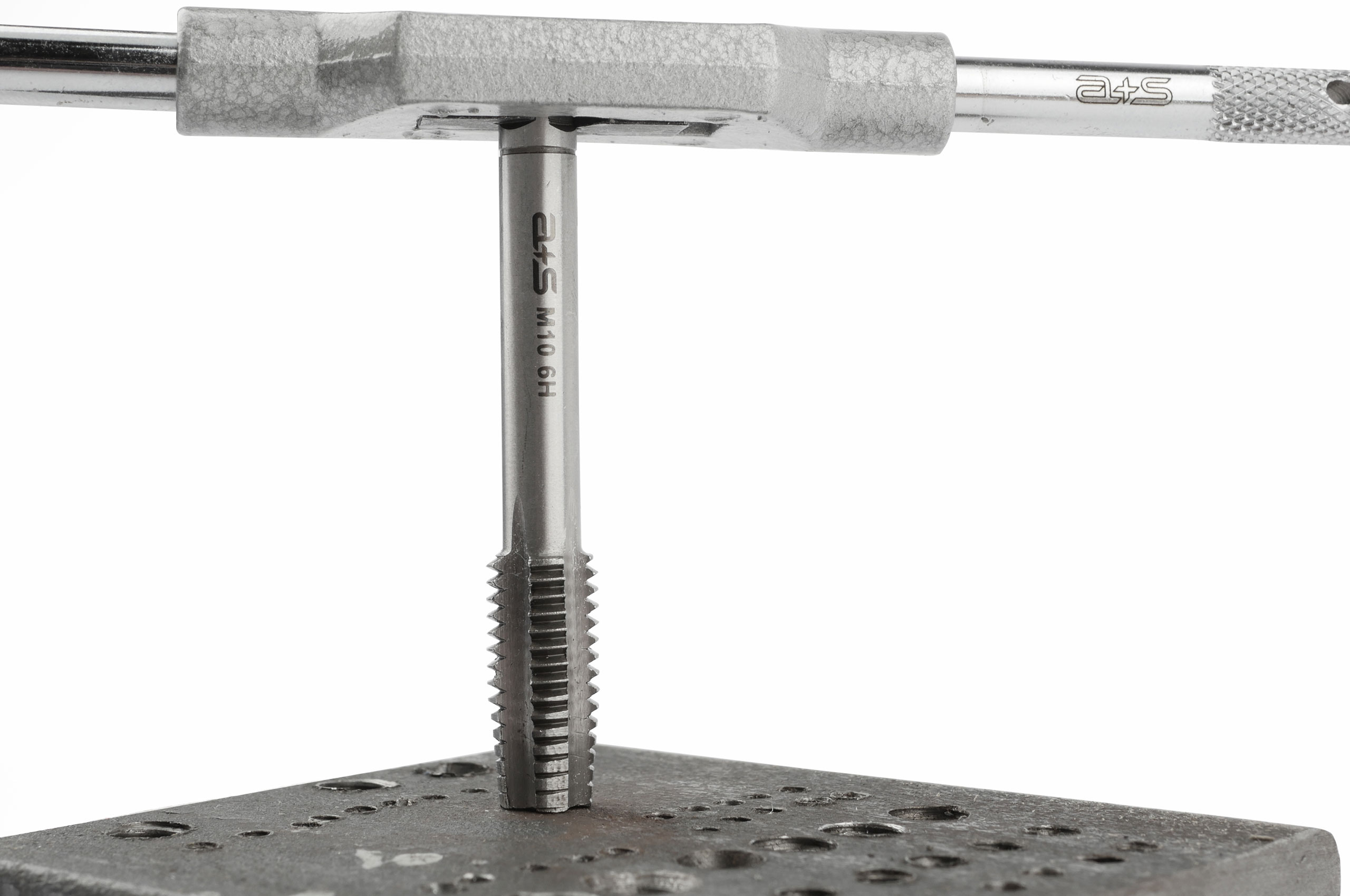

Handgewindebohrer:

• Vorschneider, mit einem Ring, langer Anschnitt, 5- 8 Gang, mit Untermaß

• Mittelschneider, mit zwei Ringen, mittlerer Anschnitt, 3,5 - 5 Gang, mit Untermaß

• Fertigschneider, ohne Ring, kurzer Anschnitt, 2 -3 Gang, Fertigmaß ISO 2/6h

• zur Herstellung von normgerechten Innengewinden nach DIN 13

• Größen: M3 - M4 - M5 - M6 - M8 - M10 - M12





Runde Schneideisen:

• vorgeschlitzte Ausführung (Form B)

• mit beidseitigem Schälanschnitt, 1 3/4 bis 2 Gang

• zur Herstellung von Außengewinde nach DIN 13

• Größen 25 x 9: M3 - M4 - M5 - M6 - M8 - M10 - M12

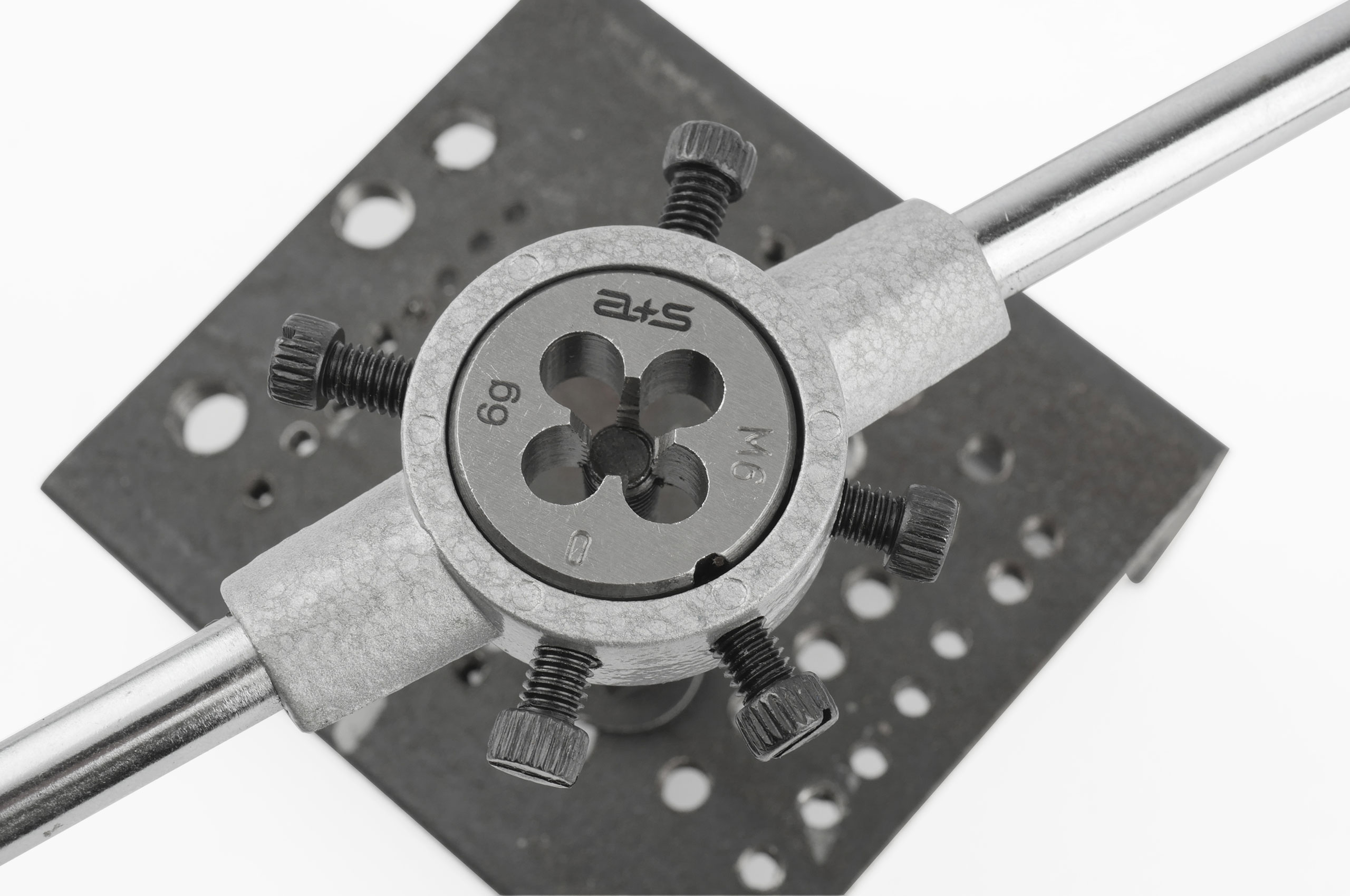

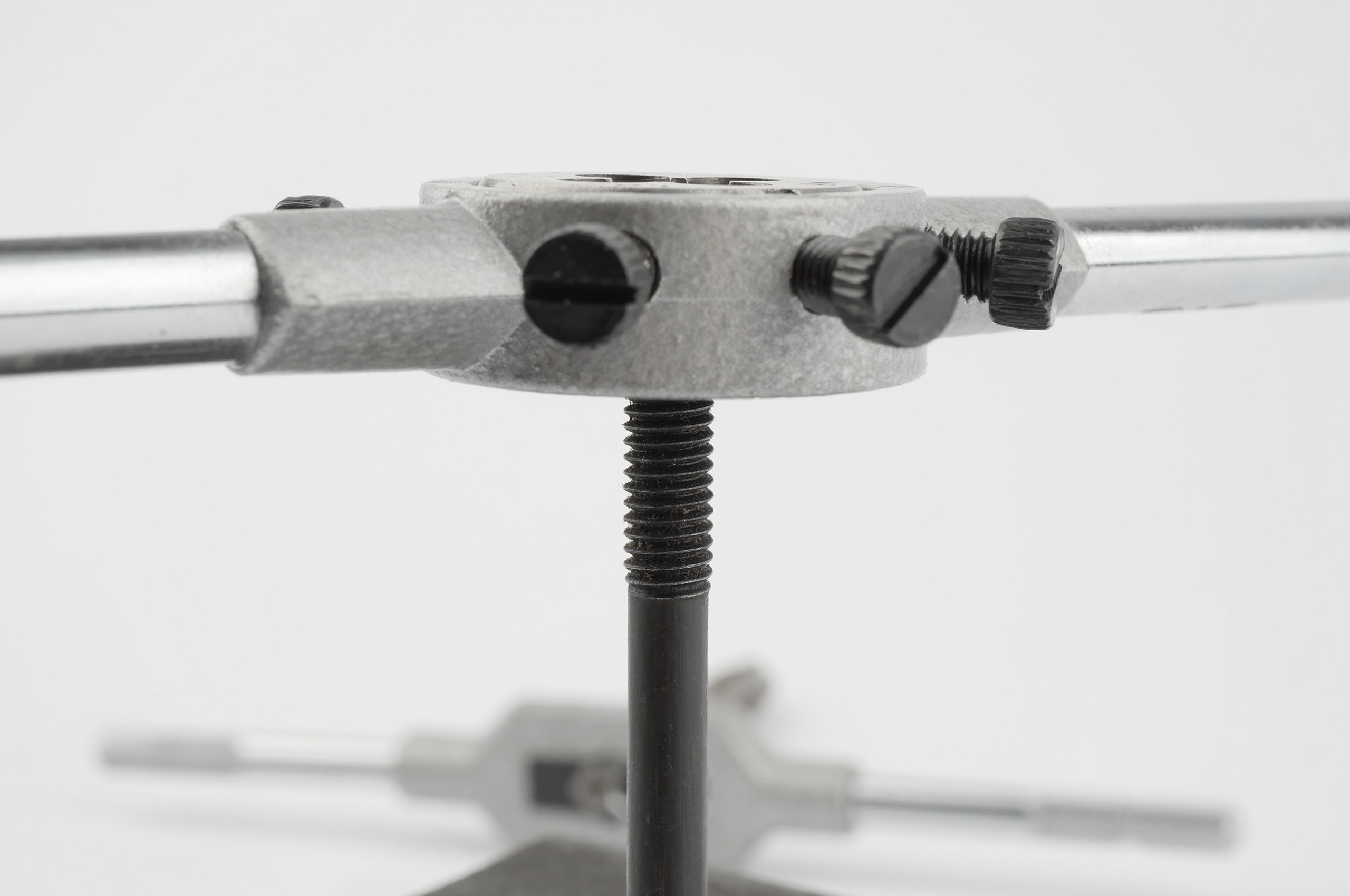

Schneideisenhalter für Schneideisen





• vier Befestigungsschrauben bei kleinen Durchmessern

• brünierte Befestigungsschraube mit einer 90° Spitze, zum zentrieren im Schneideisen

• Körper aus feinem Zinkdruckguss nach DIN 1743

• Größe: 25x9mm



Verstellbares Windeisen



• brünierte und gehärtete Spannbacken

• gerändelte Stahlgriffe, auf einer Seite abschraubbar

• Körper Hammerschlag lackiert und aus feinem Zinkdruckguss nach DIN 1743

• Aufnahme von Werkzeugen mit Vierkant

• Größe: Nr. 1.1/2



Weitere Informationen:

• https://gewindeaufschneider.de/blog/gsr-schneideisen-fuehrungen/

• https://gewindeaufschneider.de/blog/gsr-handgewindebohrer-fuehrungen/
