Pneumatischer Gewindeschneidarm M3-M12

1.561,20
inkl. MwSt., zzgl. Versand
Verfügbar / Zwischenverkauf vorbehalten
Lieferzeit (DE): 2-3 Werktage


Art.-Nr.: 00920020
EAN: 4014176060207

Pneumatischer Gewindeschneidarm | Gewindeschneidmaschine für Gewindebohrer von M3 - M12

Technische Details   Lieferumfang
Drehzahl 400 u/min   Parallelarm
Arbeitsradius
max 950 mm
min 100 mm
  Druckluft/Steuereinheit
Gewicht 16 kg   Führungssäule mit Befestigungsflansch
für Gewindebohrer M3 - M12   Radialausleger
Drehmoment 32 (n-m)   Luftdruck-Gewindeschneidvorrichtung
Luftbedarf 840 l/min   6 Futter (DIN 371/DIN 376) nach Wahl


Die Gewindeschneidmaschine besteht aus einer druckluftbetriebenen Antriebsspindel,
einem Parallelarm, der an einer Werkbank festgeschraubt werden kann und verschiedenen
Gewindebohrer-Adaptern für die unterschiedlichen Vierkantgrößen. So können Sie schnell
und mit großer Präzision sicher Gewindeschneiden. Die Maschine wird mit sechs
Schnellwechselaufnahmen geliefert und deckt den Arbeitsbereich von M3 bis M12 ab.



Drucklufteinheit

Die Drucklufteinheit besteht aus einem Druckluftfilter mit Regler und einem Nebelöler.
Am oberen Verstellknopf kann der Druck der Drucklufteinheit eingestellt werden.
Der Knopf wird durch Herausziehen gelöst. Beim Drehen im Uhrzeigersinn wird der
Druck erhöht, beim Drehen gegen den Uhrzeigersinn wird der Druck reduziert. Um ein
versehentliches Verstellen zu verhindern, kann der Knopf in der Ausgangslage wieder
fixiert werden.

Die Druckluft wird gefiltert – Wasser und Staub werden automatisch bei einem Druck
unter 0,7kgf/cm2 ausgeschieden. Das Ventil kann auch manuell bedient werden.
Der Nebelöler vermischt die Druckluft mit Öl. Die Menge kann über die Öleinstellschraube
eingestellt werden.

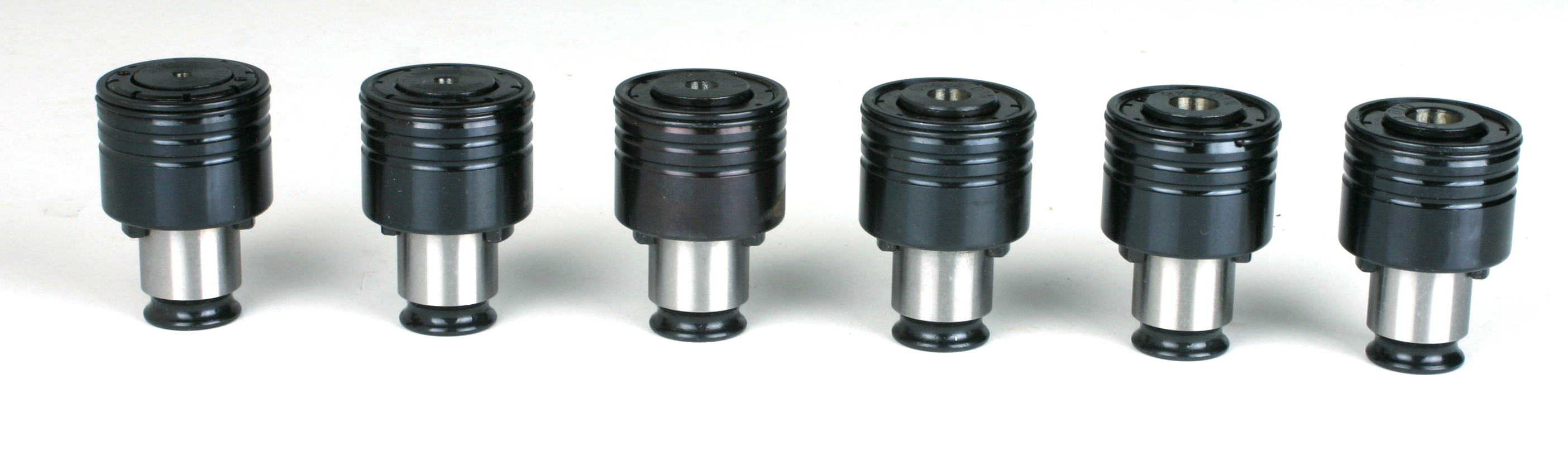

Schnellwechselsystem

Die Maschine wird mit sechs Stück Sicherheitsrutschkupplungen

in den Bereichen M3 bis M12 geliefert.

Vierkant 2,7 3 3,4 4,9 5,5 6,2 7 8
DIN 371 M3 M3,5 M4 M5/6/8 M10   M12
DIN 376 M3 M3,5 M4 M5/6   M8 M10



Lieferung

Lieferung ausschließlich in Deutschland!

Kostenloser, versicherter Versand!

Die Gewindeschneidmaschine wird ausschließlich in der Farbe Orange geliefert!
