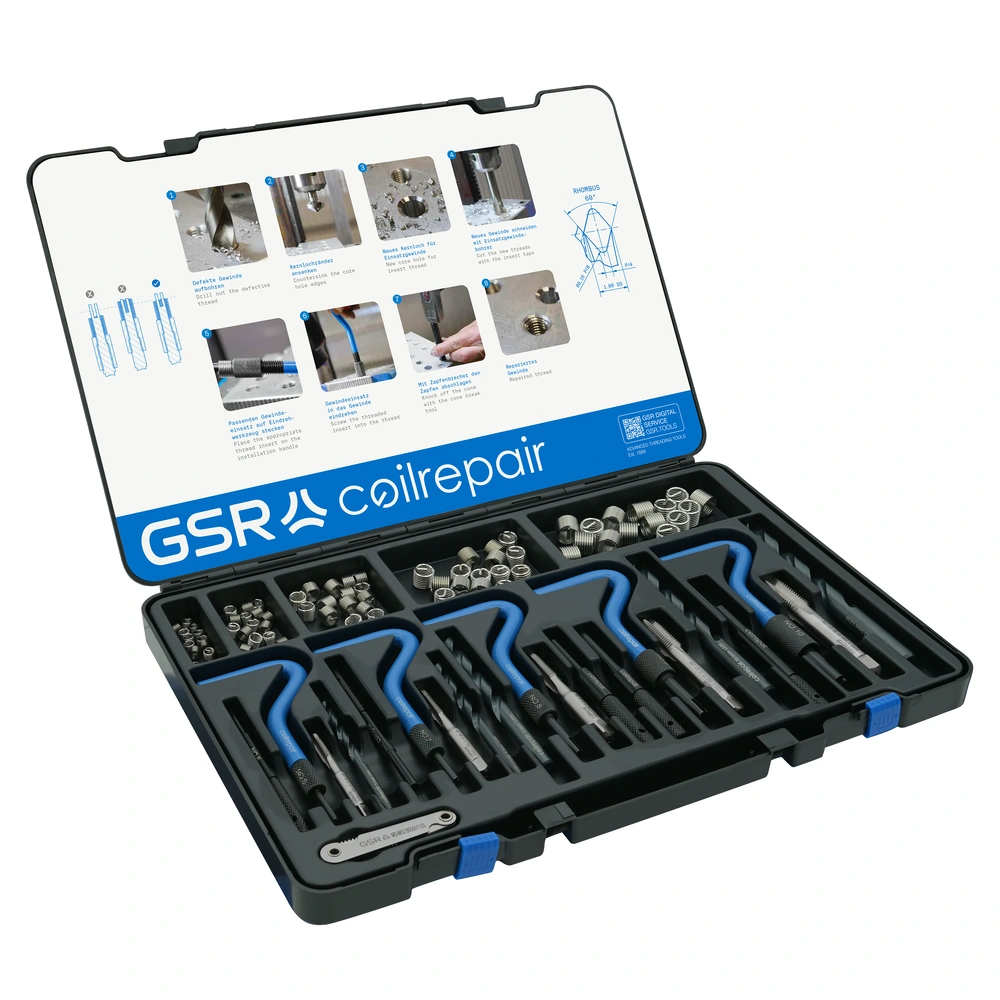

GSR Coilrepair Sortiment HSS M 5-M 12

156,90€
inkl. MwSt., zzgl. Versand
Verfügbar / Zwischenverkauf vorbehalten
Lieferzeit (DE): 2-3 Werktage

Art.-Nr.: B00860500
 EAN: 4014176608485
Produktbeschreibung

Das GSR Coilrepair Sortimentsset M5,M12 bietet fünf bewährte metrische Gewindegrößen in einem Lieferumfang , von M5 bis M12. Damit sind die häufigsten Reparaturgrößen in Elektronik, Fahrzeugtechnik, Maschinenbau und Instandhaltung abgedeckt. Mit umfangreicher Einsatzausstattung und allen Systemwerkzeugen ist das Sortimentsset die erste Wahl für Betriebe mit vielseitigem Reparaturbedarf.

Alle Kernlochspiralbohrer und EG-Gewindebohrer der enthaltenen Größen sind im Lieferumfang enthalten , das Set ist sofort einsatzbereit ohne zusätzliche Werkzeuge.

Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Die federnde Bauweise verteilt eingeleitete Kräfte gleichmäßig über alle Gewindegänge , das Ergebnis ist eine verschleißfeste Verbindung mit konstant niedrigem Gewindereibmoment, auch bei häufig wiederholter Verschraubung und hoher Betriebslast.

Lieferumfang
  • 15 × Gewindeeinsatz M5×0,8, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
  • 15 × Gewindeeinsatz M6×1,0, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
  • 15 × Gewindeeinsatz M8×1,25, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
  • 15 × Gewindeeinsatz M10×1,5, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
  • 10 × Gewindeeinsatz M12×1,75, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
  • 1 × Kernlochspiralbohrer Ø 5,2 mm HSS-G VAP, DIN 338, vaporisiert
  • 1 × Kernlochspiralbohrer Ø 6,3 mm HSS-G VAP, DIN 338, vaporisiert
  • 1 × Kernlochspiralbohrer Ø 8,4 mm HSS-G VAP, DIN 338, vaporisiert
  • 1 × Kernlochspiralbohrer Ø 10,5 mm HSS-G VAP, DIN 338, vaporisiert
  • 1 × Kernlochspiralbohrer Ø 12,5 mm HSS-G VAP, DIN 338, vaporisiert
  • 1 × EG-Gewindebohrer M5 HSSG, Form D, 6H
  • 1 × EG-Gewindebohrer M6 HSSG, Form D, 6H
  • 1 × EG-Gewindebohrer M8 HSSG, Form D, 6H
  • 1 × EG-Gewindebohrer M10 HSSG, Form D, 6H
  • 1 × EG-Gewindebohrer M12 HSSG, Form D, 6H
  • 1 × Eindrehwerkzeug, Werkzeugstahl, pulverbeschichtet
  • 1 × Zapfenbrecher
  • 1 × Kunststoffkoffer mit Kunststoff-Formeinlage
Technische Daten
ArtikelnummerB00860500
EAN4014176608485
GewindegrößenM 5, M 6, M 8, M 10, M 12
KernlochspiralbohrerØ 5,2 / 6,3 / 8,4 / 10,5 / 12,5 mm HSS-G VAP, DIN 338, vaporisiert
EG-GewindebohrerM5, M6, M8, M10, M12 HSSG, Form D, 6H
Norm AufnahmegewindeDIN 8140
Gewindeeinsatz-Länge1,5×d
Gewindeeinsatz-QuerschnittRautenförmig (Rhombus, 60°)
Gewindeeinsatz-MaterialAustenitischer Edelstahl, rostfrei und hitzebeständig
VerpackungKunststoffkoffer mit Kunststoff-Formeinlage
HerstellerGSR Gustav Stursberg GmbH
Kernlochmaße & Werkzeugdaten
GEWINDEGRÖSSE KERNLOCHBOHRERHSS-G VAP, DIN 338 EG-KERNLOCHDIN 8140 EINSÄTZE1,5×d EINDREHW.ZAPFEN­BRECHER
M 5Ø 5,2 mmØ 5,2 mm15×✓✓
M 6Ø 6,3 mmØ 6,3 mm15×✓✓
M 8Ø 8,4 mmØ 8,4 mm15×✓✓
M 10Ø 10,5 mmØ 10,5 mm15×✓✓
M 12Ø 12,5 mmØ 12,5 mm10×✓✓

EG-Gewindebohrer Form D, 6H · Norm Aufnahmegewinde: DIN 8140 · Kernlochmaße können bei verschiedenen Werkstoffen leicht variieren.

Vorteile
✓
Fünf Gewindegrößen M5,M12 in einem Set , maximale Flexibilität im Reparatoreinsatz
✓
Defekte Gewinde reparieren ohne Veränderung des Nenndurchmessers
✓
Gewinde verstärken durch Gewindepanzerung , dauerhaft hoch belastbar
✓
Gewindeeinsätze rostfrei und hitzebeständig , geeignet für thermisch beanspruchte Bauteile
✓
Rautenförmiger Querschnitt (Rhombus, 60°) , elastische Feder für gleichmäßige Kraftverteilung
✓
EG-Gewindebohrer Form D , geeignet für Durchgangs- und Sacklochbohrungen
✓
Alle Kernlochspiralbohrer HSS-G VAP, DIN 338, vaporisiert , passgenau für jede Größe
✓
Alle Systemwerkzeuge im Kunststoffkoffer enthalten , sofort einsatzbereit
Anwendungsgebiete
  • Kfz-Werkstätten und Instandhaltung: Abdeckung der häufigsten Reparaturgrößen M5,M12 in einem Set , ideal für vielseitigen Werkstatteinsatz
  • Maschinenbau und Anlagenbetrieb: Zuverlässige Gewindereparatur von M5 bis M12 an Maschinen, Gehäusen und Anbauteilen
  • Fahrzeugtechnik und Nutzfahrzeuge: Reparatur der gängigsten Schraubenverbindungen von Motoranbauteilen bis Karosserie
  • Elektronik und Gerätebau: Instandsetzung von M5- und M6-Feingewinden in Gehäusen und Steuerungseinheiten
  • Servicebetriebe und Handwerk: Wirtschaftliche Komplettausstattung für Betriebe mit regelmäßigem Reparaturbedarf in mehreren Größen
  • Industrie und Produktion: Schnelle und dauerhafte Gewindereparatur ohne Bauteildemontage , für alle gängigen Werkstoffe
Schritt für Schritt zur Reparatur

Für die Gewindereparatur benötigen Sie den passenden Kernlochspiralbohrer, EG-Gewindebohrer, Eindrehwerkzeug und Zapfenbrecher , alle im Set enthalten , sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).

Schritt 1
1
Defekte Gewinde aufbohren
Schritt 2
2
Kernlochränder ansenken
Schritt 3
3
Neues Kernloch für Einsatzgewinde
Schritt 4
4
Neues Gewinde schneiden mit Einsatzgewindebohrer
Schritt 5
5
Gewindeeinsatz auf Eindrehwerkzeug stecken
Schritt 6
6
Gewindeeinsatz in das Gewinde eindrehen
Schritt 7
7
Mit Zapfenbrecher den Zapfen abschlagen
Schritt 8
8
Repariertes Gewinde
Tipps zur Gewindereparatur

Damit das Eindrehwerkzeug den Gewindeeinsatz sauber und ohne Schaden einbringt, muss die Überwurfmutter vor dem Eindrehen korrekt eingestellt sein. Die Einstellung beeinflusst die Eindrehtiefe direkt.

Überwurfmutter einstellen: zu hoch, zu niedrig, korrekt

Gewindeschneidmittel verwenden

Beim Eindrehen des Gewindeeinsatzes empfiehlt sich der Einsatz eines Gewindeschneidmittels, besonders bei Stahl, Edelstahl und Gusseisen. Das GSR Gewindeschneidmittel reduziert die Reibung, verbessert das Eindrehen und schützt das Werkzeug. Erhältlich in 100 ml und 250 ml.

→ GSR Gewindeschneidmittel im Überblick
Weitere Informationen & Downloads

Ausführliche Informationen zum GSR Coilrepair System, zur korrekten Anwendung sowie zu Kernlochmaßen und Einbauwerten finden Sie im GSR Handbuch Gewindereparatur.

→ GSR Coilrepair , Übersicht aller Sets → Handbuch Gewindereparatur 2026 , Download PDF → GSR Update #21: GSR Coilrepair , Gewinde Verstärken und Reparieren → GSR Gewinderechner , Kernloch- und Gewindedaten online berechnen
