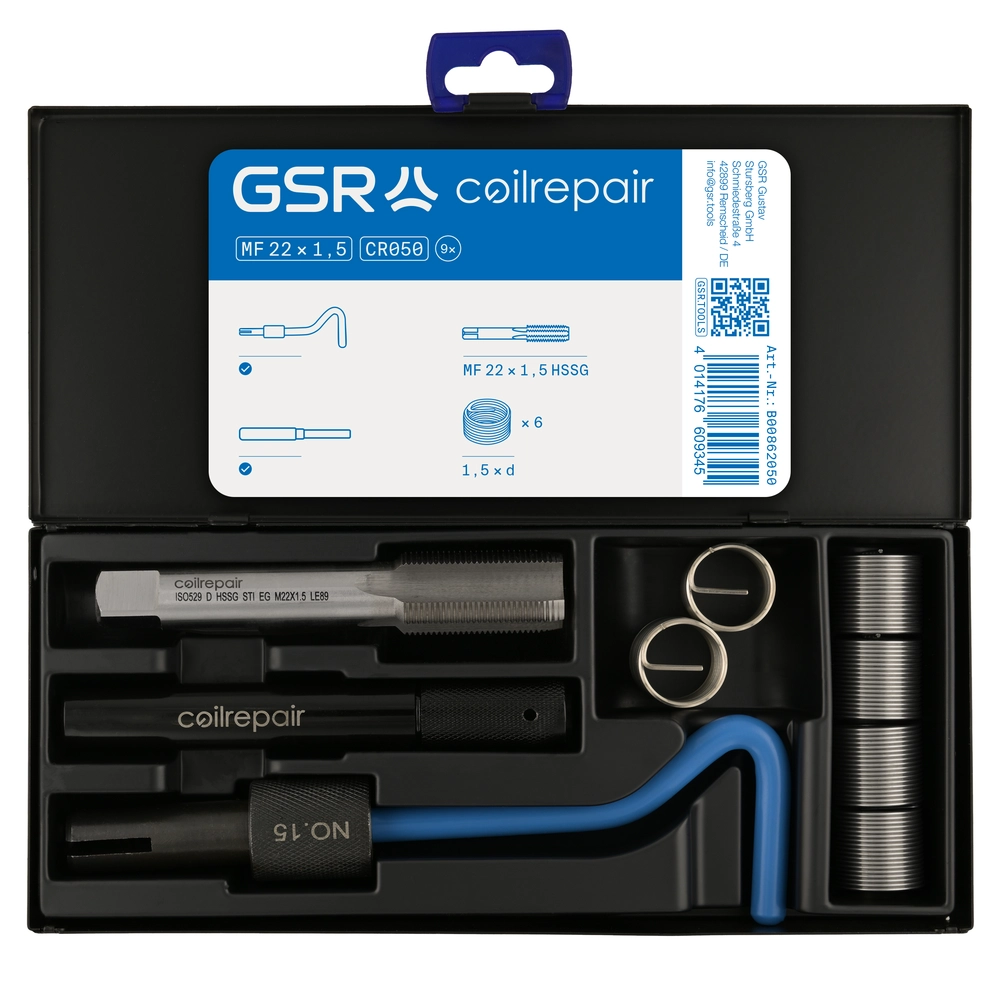

Das GSR Coilrepair Set MF 22×1,5 ist für Feingewindereparaturen in schwerem Maschinenbau und Anlagentechnik ausgelegt. MF 22×1,5-Gewinde kommen an hochbelasteten Verbindungen in Maschinen und Anlagen vor, wo neben hoher Festigkeit eine reduzierte Steigung gefordert ist. Mit 6 Edelstahl-Gewindeeinsätzen in der robusten Metallbox und allen Systemwerkzeugen werden beschädigte Gewinde dauerhaft instandgesetzt. Ein Kernlochspiralbohrer ist nicht im Set enthalten, ein geeigneter HSS-G VAP Bohrer (Ø 22,5 mm) aus dem GSR-Sortiment ist separat zu verwenden.
Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Gleichmäßige Kraftverteilung und konstantes Reibmoment sichern dauerhafte, hochbelastbare Verbindungen.
| Artikelnummer | B00862050 |
| EAN | |
| Gewindegröße | MF 22×1,5 |
| Gewindesteigung | 1,5 mm |
| Kernlochspiralbohrer | Nicht im Set enthalten, Kernlochmaß Ø 22,5 mm (HSS-G VAP separat) |
| EG-Gewindebohrer | MF 22×1,5 HSSG, Form D, 6H |
| Norm Aufnahmegewinde | DIN 8140 |
| Gewindeeinsatz-Länge | 1,5×d |
| Gewindeeinsatz-Querschnitt | Rautenförmig (Rhombus, 60°) |
| Gewindeeinsatz-Material | Rostfrei und hitzebeständig |
| Anzahl Gewindeeinsätze | 6 |
| Teileanzahl gesamt | 9 |
| Verpackung | Metallbox mit Kunststoff-Formeinlage |
| Hersteller | GSR Gustav Stursberg GmbH |
| GEWINDEGRÖSSE | STEIGUNG | KERNLOCHBOHRERHSS-G VAP, DIN 338 | EG-KERNLOCHDIN 8140 | EINSÄTZE1,5×d | EINDREHW. | ZAPFENBRECHER |
|---|---|---|---|---|---|---|
| MF 22×1,5 | 1,5 mm | separat Ø 22,5 mm | Ø 22,5 mm | 6× | ✓ | ✓ |
EG-Gewindebohrer: MF 22×1,5 HSSG, Form D, 6H , Norm Aufnahmegewinde: DIN 8140 , Kernlochmaße können bei verschiedenen Werkstoffen leicht variieren.
Für die Gewindereparatur benötigen Sie einen geeigneten Kernlochspiralbohrer (nicht im Set enthalten, Kernlochmaß Ø 22,5 mm, HSS-G VAP aus dem GSR-Sortiment), EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).
Damit das Eindrehwerkzeug den Gewindeeinsatz sauber und ohne Schaden einbringt, muss die Überwurfmutter vor dem Eindrehen korrekt eingestellt sein. Die Einstellung beeinflusst die Eindrehtiefe direkt.
Gewindeschneidmittel verwenden
Beim Eindrehen des Gewindeeinsatzes empfiehlt sich der Einsatz eines Gewindeschneidmittels, besonders bei Stahl, Edelstahl und Gusseisen. Das GSR Gewindeschneidmittel reduziert die Reibung, verbessert das Eindrehen und schützt das Werkzeug. Erhältlich in 100 ml und 250 ml.
→ GSR Gewindeschneidmittel im ÜberblickAusführliche Informationen zum GSR Coilrepair System, zur korrekten Anwendung sowie zu Kernlochmaßen und Einbauwerten finden Sie im GSR Handbuch Gewindereparatur.
 | | | | |
