Coil-Repair Set HSS MF 16 x 1,5

70,20€

inkl. MwSt., zzgl. Versand
Verfügbar / Zwischenverkauf vorbehalten
Lieferzeit (DE): 2-3 Werktage

Art.-Nr.: B00861770
EAN: 4014176609093

Das GSR Coilrepair Set MF 16×1,5 ist für anspruchsvolle Feingewindereparaturen in schwerem Maschinenbau und Fahrzeugtechnik konzipiert. Die robuste Metallbox mit 6 Edelstahl-Gewindeeinsätzen deckt Reparaturen in intensiv genutzten MF 16×1,5-Gewindebohrungen ab. Ab dieser Größe ist kein Kernlochspiralbohrer im Set enthalten , ein geeigneter HSS-G VAP Bohrer (Ø 16,5 mm) aus dem GSR-Sortiment ist separat zu verwenden.

Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Gleichmäßige Kraftverteilung und niedrige Reibmomente sichern dauerhaft belastbare Verbindungen.

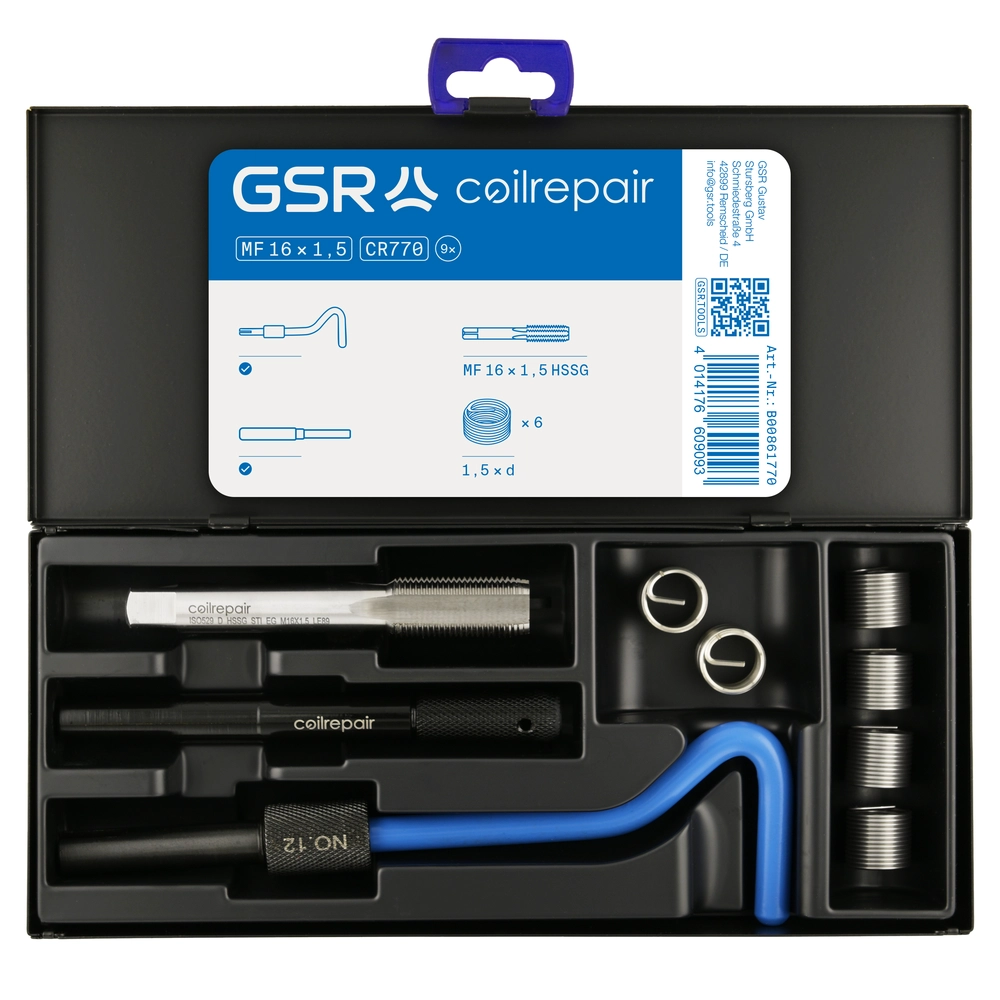

Lieferumfang

6 × Gewindeeinsatz MF 16×1,5, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
Kernlochspiralbohrer Ø 16,5 mm HSS-G VAP , nicht im Set enthalten, separat erhältlich
1 × EG-Gewindebohrer MF 16×1,5 HSSG, Form D, 6H
1 × Eindrehwerkzeug, Werkzeugstahl, pulverbeschichtet
1 × Zapfenbrecher
1 × Metallbox mit Kunststoff-Formeinlage

Technische Daten:

Artikelnummer	B00861770
EAN	4014176609093
Gewindegröße	MF 16×1,5
Gewindesteigung	1,5 mm
Kernlochspiralbohrer	Nicht im Set enthalten , Kernlochmaß Ø 16,5 mm (HSS-G VAP separat)
EG-Gewindebohrer	MF 16×1,5 HSSG, Form D, 6H
Norm Aufnahmegewinde	DIN 8140
Gewindeeinsatz-Länge	1,5×d
Gewindeeinsatz-Querschnitt	Rautenförmig (Rhombus, 60°)
Gewindeeinsatz-Material	Rostfrei und hitzebeständig
Anzahl Gewindeeinsätze	6
Teileanzahl gesamt	9
Verpackung	Metallbox mit Kunststoff-Formeinlage
Hersteller	GSR Gustav Stursberg GmbH

Kernlochmaße & Werkzeugdaten:

GEWINDEGRÖSSE	STEIGUNG	KERNLOCHBOHRERHSS-G VAP, DIN 338	EG-KERNLOCHDIN 8140	EINSÄTZE1,5×d	EINDREHW.	ZAPFENBRECHER
MF 16×1,5	1,5 mm	separat	Ø 16,5 mm	6×	✓	✓

EG-Gewindebohrer: MF 16×1,5 HSSG, Form D, 6H , Norm Aufnahmegewinde: DIN 8140

Vorteile

✓

MF 16×1,5-Feingewindebohrungen dauerhaft instandsetzen , Nenndurchmesser bleibt erhalten

✓

Edelstahl-Gewindepanzerung nach DIN 8140 , belastbarer als das Ursprungsgewinde

✓

Steigung 1,5 mm , häufigste Feinsteigung großer Gewinde in Maschinen- und Nutzfahrzeugbau

✓

Austenitischer Stahl A2 , dauerhaft beständig gegen Öle, Feuchtigkeit und Temperaturschwankungen

✓

Rhombischer Drahtquerschnitt (60°) , federnde Klemmwirkung für sicheren Sitz im Aufnahmegewinde

✓

EG-Gewindebohrer HSSG Form D , für Sacklöcher und Durchgangslöcher in Stahl, Aluminium und Guss

✓

Kernlochmaß Ø 16,5 mm , passender HSS-G VAP Spiralbohrer im GSR-Sortiment erhältlich

✓

6 Gewindeeinsätze im Set , für Werkstatt und industriellen Instandhaltungseinsatz

Anwendungsgebiete

Schwerer Maschinenbau und Großantriebe Reparatur von MF 16×1,5-Feingewindebohrungen in Maschinengestellen, Lagerschilden und Getriebezwischenflanschen
Fahrzeug- und Nutzfahrzeugtechnik Instandsetzung von MF 16×1,5-Gewinden in Achsgehäusen, Getriebedeckeln und Fahrwerkskomponenten
Hydraulik und Anlagentechnik Reparatur von MF 16×1,5-Anschlussbohrungen in Hydraulikzylindern, Großventilen und Pumpenaggregaten
Windenergie und Anlagenwartung Instandsetzung von MF 16×1,5-Feingewinden in Turmflanschen, Gondelgehäusen und Pitchantrieben
Industrielle Instandhaltung und Service Überall dort, wo MF 16×1,5-Feingewindebohrungen dauerhaft und ohne Bauteilaustausch repariert werden sollen

Schritt für Schritt zur Reparatur

Für die Gewindereparatur benötigen Sie einen geeigneten Kernlochspiralbohrer (nicht im Set enthalten , Kernlochmaß Ø 16,5 mm, HSS-G VAP aus dem GSR-Sortiment), EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).

Defekte Gewinde aufbohren

Kernlochränder ansenken

Neues Kernloch für Einsatzgewinde

Neues Gewinde schneiden mit Einsatzgewindebohrer

Gewindeeinsatz auf Eindrehwerkzeug stecken

Gewindeeinsatz in das Gewinde eindrehen

Mit Zapfenbrecher den Zapfen abschlagen

Repariertes Gewinde

Tipps zur Gewindereparatur

Damit das Eindrehwerkzeug den Gewindeeinsatz sauber und ohne Schaden einbringt, muss die Überwurfmutter vor dem Eindrehen korrekt eingestellt sein. Die Einstellung beeinflusst die Eindrehtiefe direkt.

Überwurfmutter einstellen: zu hoch, zu niedrig, korrekt

Gewindeschneidmittel verwenden

Beim Eindrehen des Gewindeeinsatzes empfiehlt sich der Einsatz eines Gewindeschneidmittels, besonders bei Stahl, Edelstahl und Gusseisen. Das GSR Gewindeschneidmittel reduziert die Reibung, verbessert das Eindrehen und schützt das Werkzeug. Erhältlich in 100 ml und 250 ml.

→ GSR Gewindeschneidmittel im Überblick

Weitere Informationen & Downloads

Ausführliche Informationen zum GSR Coilrepair System, zur korrekten Anwendung sowie zu Kernlochmaßen und Einbauwerten finden Sie im GSR Handbuch Gewindereparatur.

→ GSR Coilrepair , Übersicht aller Sets → Handbuch Gewindereparatur 2026 , Download PDF → GSR Update #21: GSR Coilrepair , Gewinde Verstärken und Reparieren → GSR Gewinderechner , Kernloch- und Gewindedaten online berechnen

(
