Coil-Repair Set HSS MF 10 x 1

39,50€
inkl. MwSt., zzgl. Versand
Verfügbar / Zwischenverkauf vorbehalten
Lieferzeit (DE): 2-3 Werktage

Art.-Nr.: B00861470
 EAN: 4014176608799
Produktbeschreibung

Das GSR Coilrepair Set MF 10×1 ist speziell für Feingewindereparaturen in Fahrzeugtechnik, Präzisionsmaschinenbau und Hydraulikanwendungen ausgelegt. MF 10×1-Gewinde mit 1,0 mm Steigung erfordern passgenaue Werkzeuge , das Set liefert EG-Gewindebohrer und Kernlochspiralbohrer exakt auf diese Maße abgestimmt, zusammen mit 15 Edelstahl-Gewindeeinsätzen.

Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Gleichmäßige Kraftverteilung und niedrige Reibmomente sichern dauerhaft belastbare Feingewindeverbindungen.

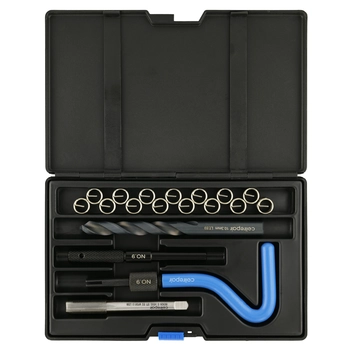

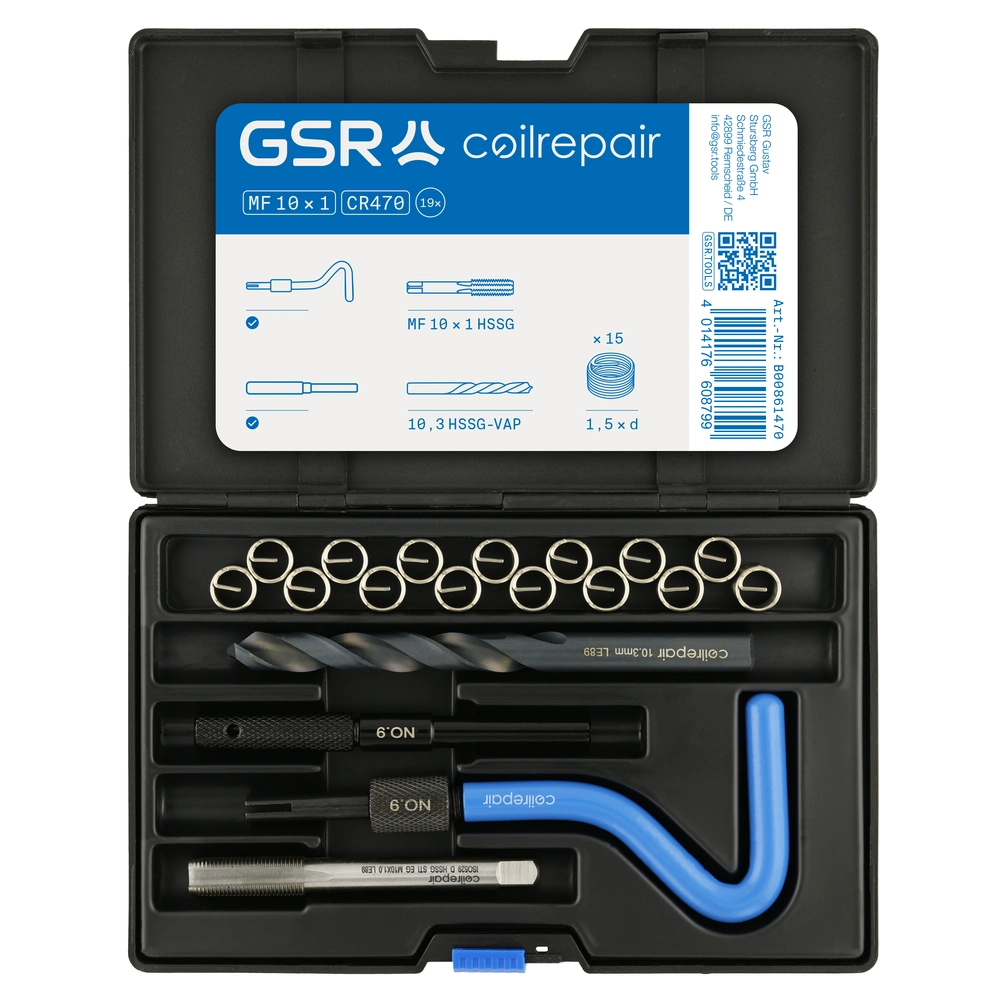

Lieferumfang

  • 15 × Gewindeeinsatz MF 10×1, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
  • 1 × Kernlochspiralbohrer Ø 10,25 mm HSS-G VAP, DIN 338, vaporisiert
  • 1 × EG-Gewindebohrer MF 10×1 HSSG, Form D, 6H
  • 1 × Eindrehwerkzeug, Werkzeugstahl, pulverbeschichtet
  • 1 × Zapfenbrecher
  • 1 × Kunststoffkoffer mit Kunststoff-Formeinlage
Technische Daten:
ArtikelnummerB00861470
EAN4014176608799
GewindegrößeMF 10×1
Gewindesteigung1,0 mm
KernlochspiralbohrerØ 10,25 mm HSS-G VAP, DIN 338, vaporisiert
EG-GewindebohrerMF 10×1 HSSG, Form D, 6H
Norm AufnahmegewindeDIN 8140
Gewindeeinsatz-Länge1,5×d
Gewindeeinsatz-QuerschnittRautenförmig (Rhombus, 60°)
Gewindeeinsatz-MaterialRostfrei und hitzebeständig
Anzahl Gewindeeinsätze15
Teileanzahl gesamt19
VerpackungKunststoffkoffer mit Kunststoff-Formeinlage
HerstellerGSR Gustav Stursberg GmbH
Kernlochmaße & Werkzeugdaten:
GEWINDEGRÖSSE STEIGUNG KERNLOCHBOHRERHSS-G VAP, DIN 338 EG-KERNLOCHDIN 8140 EINSÄTZE1,5×d EINDREHW. ZAPFEN­BRECHER
MF 10×1 1,0 mm Ø 10,25 mm Ø 10,25 mm 15× ✓ ✓

EG-Gewindebohrer: MF 10×1 HSSG, Form D, 6H , Norm Aufnahmegewinde: DIN 8140

Vorteile
✓
Defekte MF 10×1-Feingewinde reparieren , Nenndurchmesser bleibt erhalten
✓
Gewindepanzerung durch Edelstahl-Drahteinsatz , dauerhaft tragfähig
✓
Steigung 1,0 mm , ideal für Feingewindeanwendungen mit hohen Genauigkeitsanforderungen
✓
Austenitischer Edelstahl A2 , beständig gegen Öle, Kühlmittel und Temperaturschwankungen
✓
Rautenförmiger Querschnitt (60°) , gleichmäßige Krafteinleitung in alle Gewindegänge
✓
EG-Gewindebohrer Form D HSSG , für Sackloch- und Durchgangsbohrungen in Stahl und Aluminium
✓
Kernlochspiralbohrer Ø 10,25 mm HSS-G VAP im Set , aufeinander abgestimmt
✓
15 Gewindeeinsätze im Set , für Werkstatt und Serieneinsatz wirtschaftlich bevorratbar
Anwendungsgebiete
  • Fahrzeugtechnik und Motorsport Reparatur von MF 10×1-Feingewindebohrungen in Motorgehäusen, Zylinderköpfen und Fahrwerkskomponenten
  • Hydraulik und Pneumatik Instandsetzung von MF 10×1-Anschlussgewinden in Hydraulikblöcken und Ventilgehäusen mit Steigung 1,0 mm
  • Maschinenbau und Instandhaltung Gewindereparatur in Spindelbohrungen, Führungen und Armaturen mit Feingewinde MF 10×1
  • Feinwerktechnik und Messtechnik Instandsetzung von MF 10×1-Gewinden in Messinstrumenten und Prüfvorrichtungen
  • Handwerk und Werkstatt Überall dort, wo MF 10×1-Feingewindebohrungen schnell und maßgetreu repariert werden müssen
Schritt für Schritt zur Reparatur

Für die Gewindereparatur benötigen Sie Kernlochspiralbohrer, EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).

Schritt 1
1
Defekte Gewinde aufbohren
Schritt 2
2
Kernlochränder ansenken
Schritt 3
3
Neues Kernloch für Einsatzgewinde
Schritt 4
4
Neues Gewinde schneiden mit Einsatzgewindebohrer
Schritt 5
5
Gewindeeinsatz auf Eindrehwerkzeug stecken
Schritt 6
6
Gewindeeinsatz in das Gewinde eindrehen
Schritt 7
7
Mit Zapfenbrecher den Zapfen abschlagen
Schritt 8
8
Repariertes Gewinde
Tipps zur Gewindereparatur

Damit das Eindrehwerkzeug den Gewindeeinsatz sauber und ohne Schaden einbringt, muss die Überwurfmutter vor dem Eindrehen korrekt eingestellt sein. Die Einstellung beeinflusst die Eindrehtiefe direkt.

Überwurfmutter einstellen: zu hoch, zu niedrig, korrekt

Gewindeschneidmittel verwenden

Beim Eindrehen des Gewindeeinsatzes empfiehlt sich der Einsatz eines Gewindeschneidmittels, besonders bei Stahl, Edelstahl und Gusseisen. Das GSR Gewindeschneidmittel reduziert die Reibung, verbessert das Eindrehen und schützt das Werkzeug. Erhältlich in 100 ml und 250 ml.

→ GSR Gewindeschneidmittel im Überblick

Weitere Informationen & Downloads

Ausführliche Informationen zum GSR Coilrepair System, zur korrekten Anwendung sowie zu Kernlochmaßen und Einbauwerten finden Sie im GSR Handbuch Gewindereparatur.

→ GSR Coilrepair , Übersicht aller Sets → Handbuch Gewindereparatur 2026 , Download PDF → GSR Update #21: GSR Coilrepair , Gewinde Verstärken und Reparieren → GSR Gewinderechner , Kernloch- und Gewindedaten online berechnen
