GSR Coilrepair Set HSS M 3

18,60€
inkl. MwSt., zzgl. Versand
Verfügbar / Zwischenverkauf vorbehalten
Lieferzeit (DE): 2-3 Werktage

Art.-Nr.: B00860130
 EAN: 4014176608195
Produktbeschreibung

Das GSR Coilrepair Set M3 ist die zuverlässige Komplettlösung zur Instandsetzung beschädigter M3-Innengewinde. Mit allen erforderlichen Systemwerkzeugen in einem Set werden abgenutzte oder gerissene Gewinde dauerhaft auf ihr ursprüngliches Nennmaß wiederhergestellt — ohne Bauteilaustausch und ohne Aufbohren auf eine Übergröße.

M3 ist eine der meistgenutzten Kleinstgewindegrößen in der Elektronik, im Gerätebau und in der Feinwerktechnik. Das Set eignet sich besonders für Werkstoffe mit geringer Scherfestigkeit wie Aluminium oder Magnesiumlegierungen.

Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Die federnde Bauweise verteilt eingeleitete Kräfte gleichmäßig über alle Gewindegänge — das Ergebnis ist eine verschleißfeste Verbindung mit konstant niedrigem Gewindereibmoment, auch bei häufig wiederholter Verschraubung und hoher Betriebslast.

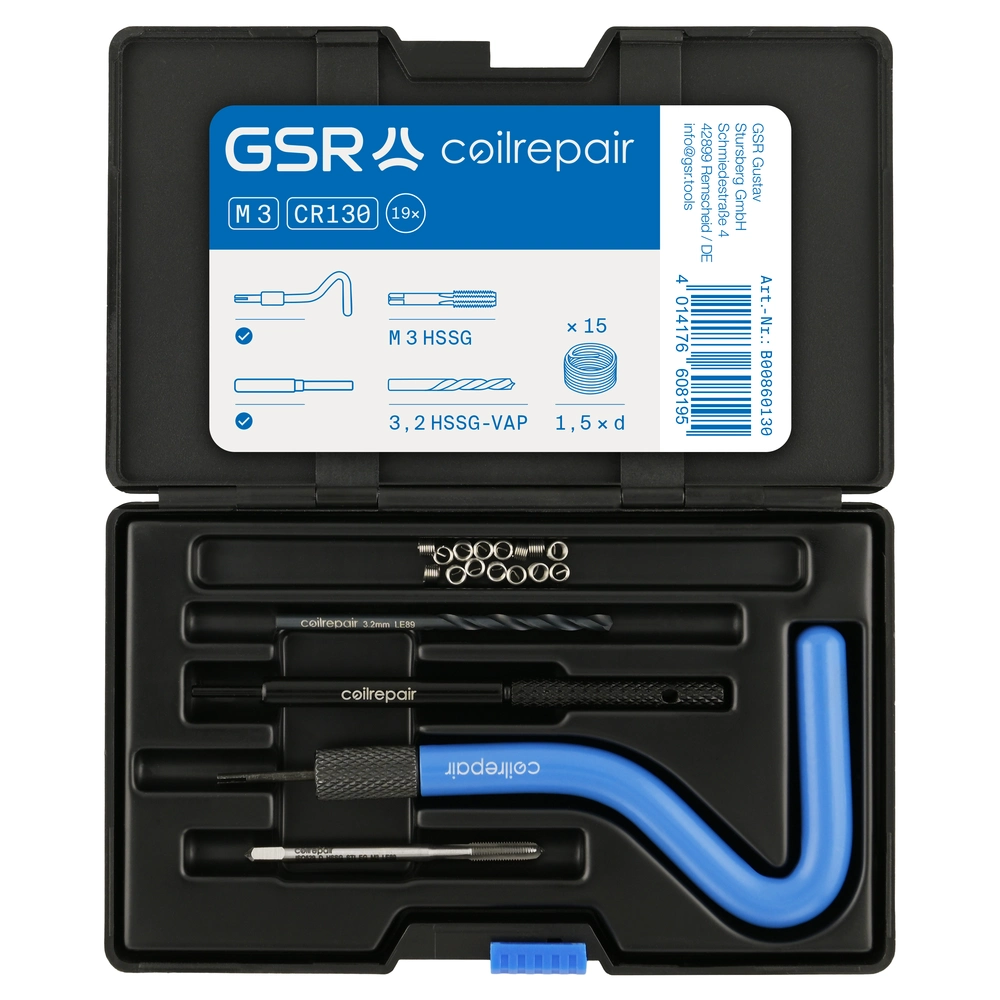

Lieferumfang
  • 15 × Gewindeeinsatz M 3×0,5, Länge 1,5×d, rostfrei und hitzbeständig, rautenförmiger Querschnitt
  • 1 × Kernlochspiralbohrer Ø 3,2 mm HSS-G VAP, DIN 338, vaporisiert
  • 1 × EG-Gewindebohrer M 3 HSSG, Form D, 6H
  • 1 × Eindrehwerkzeug, Werkzeugstahl, pulverbeschichtet
  • 1 × Zapfenbrecher
  • 1 × Kunststoffbox mit Kunststoff-Formeinlage
Technische Daten
ArtikelnummerB00860130
EAN4014176608188
GewindegrößeM 3
Gewindesteigung0,5 mm
KernlochspiralbohrerØ 3,2 mm HSS-G VAP, DIN 338, vaporisiert
EG-GewindebohrerM 3 HSSG, Form D, 6H
Norm AufnahmegewindeDIN 8140
Gewindeeinsatz-Länge1,5×d
Gewindeeinsatz-QuerschnittRautenförmig (Rhombus, 60°)
Gewindeeinsatz-MaterialAustenitischer Edelstahl, rostfrei und hitzbeständig
Anzahl Gewindeeinsätze15
Teileanzahl gesamt20
VerpackungKunststoffbox mit Kunststoff-Formeinlage
HerstellerGSR Gustav Stursberg GmbH, Remscheid
Kernlochmaße & Werkzeugdaten
GEWINDEGRÖSSESTEIGUNG KERNLOCHBOHRERHSS-G VAP, DIN 338 EG-KERNLOCHDIN 8140 EINSÄTZE1,5×d EINDREHW.ZAPFEN­BRECHER
M 30,5 mm Ø 3,2 mm Ø 3,2 mm 15× ✓ ✓

EG-Gewindebohrer: M 3 HSSG, Form D, 6H · Norm Aufnahmegewinde: DIN 8140 · Kernlochmaße können bei verschiedenen Werkstoffen leicht variieren.

✓
Defekte M 3-Gewinde reparieren ohne Veränderung des Nenndurchmessers
✓
Gewinde verstärken durch Gewindepanzerung — dauerhaft hoch belastbar
✓
15 Gewindeeinsätze im Set — wirtschaftlich für häufig wiederkehrende Reparaturen
✓
Gewindeeinsätze rostfrei und hitzbeständig — geeignet für thermisch beanspruchte Bauteile
✓
Rautenförmiger Querschnitt (Rhombus, 60°) — elastische Feder für gleichmäßige Kraftverteilung
✓
EG-Gewindebohrer Form D — geeignet für Durchgangs- und Sacklochbohrungen
✓
Kernlochspiralbohrer HSS-G VAP, DIN 338, vaporisiert — passgenau für dieses Set
✓
Alle Systemwerkzeuge im Set enthalten — sofort einsatzbereit
  • Elektronikfertigung und Gerätebau: Reparatur von M3-Gewindebohrungen in Gehäusen, Steuerungseinheiten und elektronischen Betriebsmitteln
  • Feinwerktechnik und Präzisionsmechanik: Instandsetzung von M3-Gewinden in Messinstrumenten, optischen Geräten und feinmechanischen Baugruppen
  • Fahrzeug- und Motorentechnik: Reparatur kleiner M3-Gewindebohrungen in Aluminium-Motoranbauteilen, Verkleidungen und Halterungen
  • Maschinenbau und Instandhaltung: Wiederherstellung von M3-Verschraubungspunkten in Maschinengehäusen, Abdeckungen und Anbauteilen
  • Instandhaltungsbetriebe und Werkstätten: Schnelle und dauerhafte Gewindereparatur ohne Bauteildemontage oder -austausch
  • Handwerk und Heimwerker: Überall dort, wo M3-Gewinde in Metall, Aluminium oder Kunststoff beschädigt wurden

Für die Gewindereparatur benötigen Sie Kernlochspiralbohrer, EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).

1
Defekte Gewinde aufbohren
2
Kernlochränder ansenken
3
Neues Kernloch für Einsatzgewinde
4
Neues Gewinde schneiden mit Einsatzgewindebohrer
5
Passenden Gewindeeinsatz auf Eindrehwerkzeug stecken
6
Gewindeeinsatz in das Gewinde eindrehen
7
Mit Zapfenbrecher den Zapfen abschlagen
8
Repariertes Gewinde
Weitere Informationen & Downloads

Ausführliche Informationen zum GSR Coilrepair System, zur korrekten Anwendung sowie zu Kernlochmaßen und Einbauwerten finden Sie im GSR Handbuch Gewindereparatur.

→ GSR Coilrepair – Übersicht aller Produkte → GSR Downloads – Kataloge und Handbücher → GSR Update #21: GSR Coilrepair – Gewinde Verstärken und Reparieren
