GSR Coilrepair Set HSS M 3,5

22,00€
inkl. MwSt., zzgl. Versand
Verfügbar / Zwischenverkauf vorbehalten
Lieferzeit (DE): 2-3 Werktage

Art.-Nr.: B00860140
 EAN: 4014176608201
Produktbeschreibung

Das GSR Coilrepair Set M3,5 ist die gezielte Komplettlösung zur Instandsetzung beschädigter M3,5-Innengewinde. Mit allen erforderlichen Systemwerkzeugen in einem Set werden abgenutzte oder gerissene Gewinde dauerhaft auf ihr ursprüngliches Nennmaß wiederhergestellt — ohne Bauteilaustausch und ohne Aufbohren auf eine Übergröße.

M3,5 ist eine Sondergewindegröße, die in der Feinwerktechnik, im Gerätebau sowie in bestimmten Fahrzeug- und Haushaltsanwendungen eingesetzt wird. Gerade bei dieser Größe ist eine maßgenaue Reparatur besonders wichtig, da passende Ersatzteile oft schwer verfügbar sind.

Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Die federnde Bauweise verteilt eingeleitete Kräfte gleichmäßig über alle Gewindegänge — das Ergebnis ist eine verschleißfeste Verbindung mit konstant niedrigem Gewindereibmoment, auch bei häufig wiederholter Verschraubung und hoher Betriebslast.

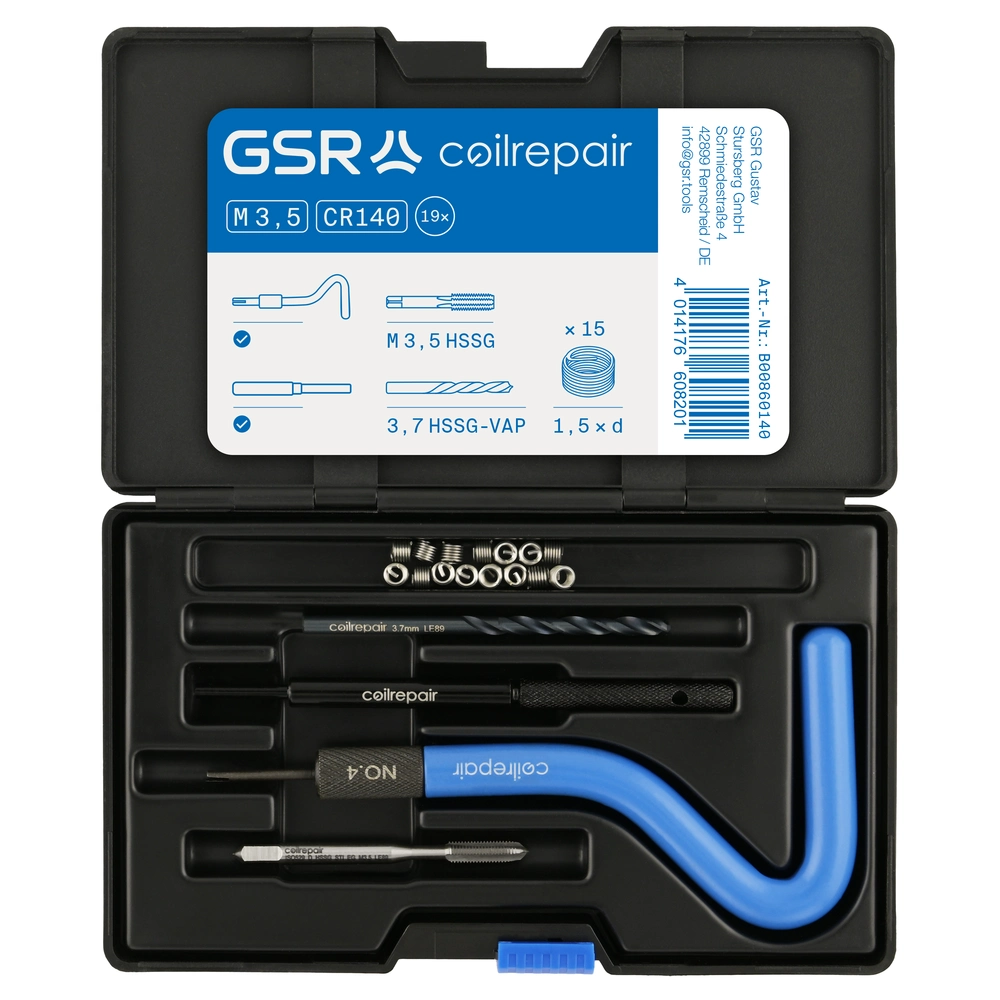

Lieferumfang
  • 15 × Gewindeeinsatz M 3,5×0,6, Länge 1,5×d, rostfrei und hitzbeständig, rautenförmiger Querschnitt
  • 1 × Kernlochspiralbohrer Ø 3,7 mm HSS-G VAP, DIN 338, vaporisiert
  • 1 × EG-Gewindebohrer M 3,5 HSSG, Form D, 6H
  • 1 × Eindrehwerkzeug, Werkzeugstahl, pulverbeschichtet
  • 1 × Zapfenbrecher
  • 1 × Kunststoffbox mit Kunststoff-Formeinlage
Technische Daten
ArtikelnummerB00860140
EAN4014176608195
GewindegrößeM 3,5
Gewindesteigung0,6 mm
KernlochspiralbohrerØ 3,7 mm HSS-G VAP, DIN 338, vaporisiert
EG-GewindebohrerM 3,5 HSSG, Form D, 6H
Norm AufnahmegewindeDIN 8140
Gewindeeinsatz-Länge1,5×d
Gewindeeinsatz-QuerschnittRautenförmig (Rhombus, 60°)
Gewindeeinsatz-MaterialAustenitischer Edelstahl, rostfrei und hitzbeständig
Anzahl Gewindeeinsätze15
Teileanzahl gesamt20
VerpackungKunststoffbox mit Kunststoff-Formeinlage
HerstellerGSR Gustav Stursberg GmbH, Remscheid
Kernlochmaße & Werkzeugdaten
GEWINDEGRÖSSESTEIGUNG KERNLOCHBOHRERHSS-G VAP, DIN 338 EG-KERNLOCHDIN 8140 EINSÄTZE1,5×d EINDREHW.ZAPFEN­BRECHER
M 3,50,6 mm Ø 3,7 mm Ø 3,7 mm 15× ✓ ✓

EG-Gewindebohrer: M 3,5 HSSG, Form D, 6H · Norm Aufnahmegewinde: DIN 8140 · Kernlochmaße können bei verschiedenen Werkstoffen leicht variieren.

✓
Defekte M 3,5-Gewinde reparieren ohne Veränderung des Nenndurchmessers
✓
Gewinde verstärken durch Gewindepanzerung — dauerhaft hoch belastbar
✓
15 Gewindeeinsätze im Set — wirtschaftlich für häufig wiederkehrende Reparaturen
✓
Gewindeeinsätze rostfrei und hitzbeständig — geeignet für thermisch beanspruchte Bauteile
✓
Rautenförmiger Querschnitt (Rhombus, 60°) — elastische Feder für gleichmäßige Kraftverteilung
✓
EG-Gewindebohrer Form D — geeignet für Durchgangs- und Sacklochbohrungen
✓
Kernlochspiralbohrer HSS-G VAP, DIN 338, vaporisiert — passgenau für dieses Set
✓
Alle Systemwerkzeuge im Set enthalten — sofort einsatzbereit
  • Feinwerktechnik und Gerätebau: Reparatur von M3,5-Gewindebohrungen in Präzisionsgeräten und feinmechanischen Baugruppen
  • Haushaltsgeräte und Elektrotechnik: Instandsetzung von M3,5-Gewinden in Haushaltsgeräten und elektrischen Betriebsmitteln
  • Fahrzeugbau und Kfz-Technik: Reparatur von M3,5-Gewindebohrungen in Anbauteilen und Halterungen
  • Instandhaltungsbetriebe und Werkstätten: Schnelle und dauerhafte Gewindereparatur ohne Bauteildemontage oder -austausch
  • Sondermaschinenbau: Reparatur von M3,5-Spezialgewinden in Sondermaschinen ohne Bauteilaustausch
  • Handwerk und Service: Überall dort, wo beschädigte M3,5-Gewinde schnell und dauerhaft instand gesetzt werden müssen

Für die Gewindereparatur benötigen Sie Kernlochspiralbohrer, EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).

1
Defekte Gewinde aufbohren
2
Kernlochränder ansenken
3
Neues Kernloch für Einsatzgewinde
4
Neues Gewinde schneiden mit Einsatzgewindebohrer
5
Passenden Gewindeeinsatz auf Eindrehwerkzeug stecken
6
Gewindeeinsatz in das Gewinde eindrehen
7
Mit Zapfenbrecher den Zapfen abschlagen
8
Repariertes Gewinde
Weitere Informationen & Downloads

Ausführliche Informationen zum GSR Coilrepair System, zur korrekten Anwendung sowie zu Kernlochmaßen und Einbauwerten finden Sie im GSR Handbuch Gewindereparatur.

→ GSR Coilrepair – Übersicht aller Produkte → GSR Downloads – Kataloge und Handbücher → GSR Update #21: GSR Coilrepair – Gewinde Verstärken und Reparieren
