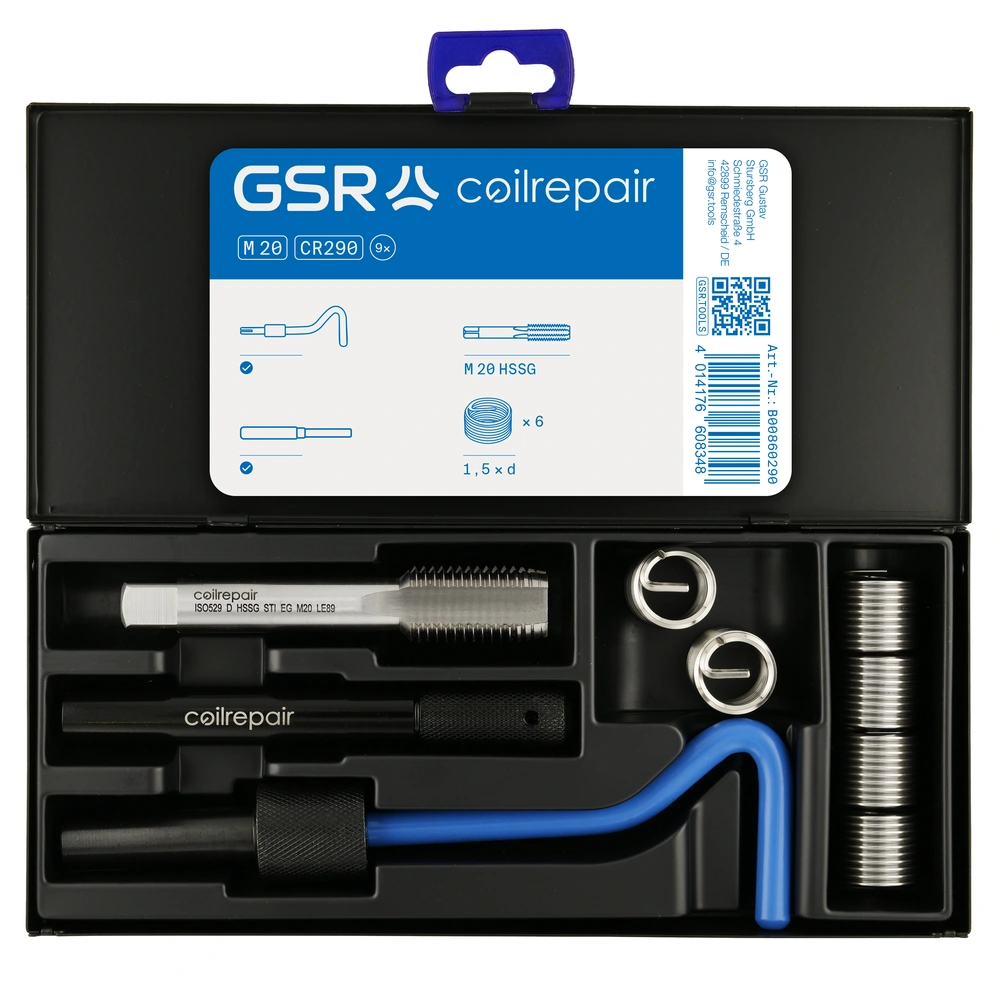

Das GSR coilrepair Set M20 ist die kompakte Komplettlösung zur Instandsetzung beschädigter M20-Innengewinde. Mit nur einem Set und in wenigen Handgriffen werden abgenutzte oder gerissene Gewinde dauerhaft auf ihr ursprüngliches Nennmaß wiederhergestellt, ohne das Bauteil auszutauschen.
M20 ist ein typisches Gewinde in Stahlbau, Schwermaschinenbau, Kran- und Hebetechnik sowie in Antriebssträngen. Wenn diese hochbelasteten Verschraubungen ausgerissen sind, wäre der Austausch des Bauteils oft unwirtschaftlich, das Set bietet hier eine sichere und dauerhafte Lösung. Der passende Kernlochspiralbohrer ist nicht im Set enthalten und muss separat bezogen werden.
Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Die federnde Bauweise verteilt eingeleitete Kräfte gleichmäßig über alle Gewindegänge. Das Ergebnis ist eine verschleißfeste Verbindung mit konstant niedrigem Gewindereibmoment, auch bei häufig wiederholter Verschraubung und hoher Betriebslast.
Austenitischer Edelstahl, rostfrei und hitzebeständig, Rhombus 60 Grad, 1,5 × d
ISO 529 Form D EG M2 6H mod HSSG, für Durchgangs- und Sacklochbohrungen
Werkzeugstahl, pulverbeschichtet, gerändelte Verstellmutter
Zum Abschlagen des Mitnehmerzapfens nach dem Eindrehen
| Artikelnummer | B00860290 |
| EAN | 4014176608331 |
| Reparierte Gewindegröße | M 20 |
| Gewindesteigung | 2,5 mm |
| EG-Gewindebohrer | ISO 529 Form D EG M20 6H mod HSSG |
| Norm Aufnahmegewinde | DIN 8140-2 |
| Gewindeeinsatz-Länge | 1,5 × d im eingebauten Zustand |
| Gewindeeinsatz-Querschnitt | Form A, frei durchlaufend |
| Gewindeeinsatz-Material | Austenitischer Edelstahl, rostfrei und hitzebeständig |
| Anzahl Gewindeeinsätze | 6 |
| Teileanzahl gesamt | 9 |
| Verpackung | Metallkassette mit Kunststoff-Formeinlage |
| Hersteller | GSR |
| GEWINDEGRÖSSE | STEIGUNG | EINSÄTZE1,5 × d | Eindrehwerkzeug | Zapfenbrecher |
|---|---|---|---|---|
| M 20 | 2,5 mm | 6× | ✓ | ✓ |
Für die Gewindereparatur benötigen Sie einen passenden Kernlochspiralbohrer (nicht im Set enthalten), EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).
Damit das Eindrehwerkzeug den Gewindeeinsatz sauber und ohne Schaden einbringt, muss die Überwurfmutter vor dem Eindrehen korrekt eingestellt sein. Die Einstellung beeinflusst die Eindrehtiefe direkt.
Gewindeschneidmittel verwenden
Beim Eindrehen des Gewindeeinsatzes empfiehlt sich der Einsatz eines Gewindeschneidmittels, besonders bei Stahl, Edelstahl und Gusseisen. Das Schneidmittel reduziert die Reibung, verbessert das Eindrehen und schützt das Werkzeug.
→ GSR GewindeschneidmittelMengenbedarf oder individuelle Anfrage?
Für Mengenbestellungen, individuelle Konfigurationen oder technische Beratung nehmen Sie direkt Kontakt mit uns auf.
