GSR coilrepair Set HSS M 18

79,90€

inkl. MwSt., zzgl. Versand
Verfügbar / Zwischenverkauf vorbehalten
Lieferzeit (DE): 2-3 Werktage

Art.-Nr.: B00860280
EAN: 4014176608331

Das GSR coilrepair Set M18 ist die kompakte Komplettlösung zur Instandsetzung beschädigter M18-Innengewinde. Mit nur einem Set und in wenigen Handgriffen werden abgenutzte oder gerissene Gewinde dauerhaft auf ihr ursprüngliches Nennmaß wiederhergestellt, ohne das Bauteil auszutauschen.

M18 wird im schweren Maschinenbau, in der Antriebstechnik und an großen Befestigungselementen eingesetzt. Bei hohen mechanischen Belastungen und in weicheren Werkstoffen versagen Gewinde dieser Größe besonders kostenintensiv, das Set ermöglicht eine fachgerechte Reparatur ohne Bauteilaustausch. Der passende Kernlochspiralbohrer ist nicht im Set enthalten und muss separat bezogen werden.

Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Die federnde Bauweise verteilt eingeleitete Kräfte gleichmäßig über alle Gewindegänge. Das Ergebnis ist eine verschleißfeste Verbindung mit konstant niedrigem Gewindereibmoment, auch bei häufig wiederholter Verschraubung und hoher Betriebslast.

→ Weitere Informationen zum GSR coilrepair System

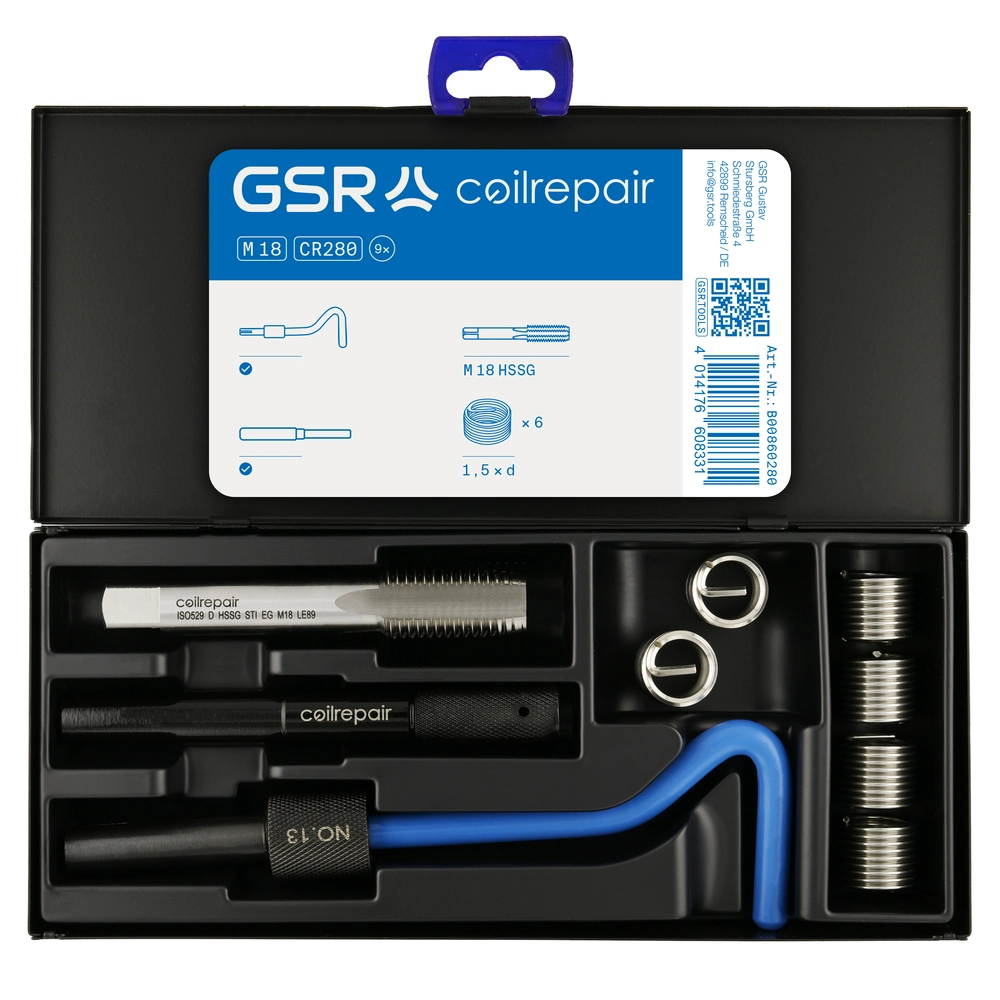

Lieferumfang

6 × Gewindeeinsatz M 18, Länge 1,5 × d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
1 × EG-Gewindebohrer ISO 529 Form D EG M18 6H mod HSSG
1 × Eindrehwerkzeug, Werkzeugstahl, pulverbeschichtet
1 × Zapfenbrecher
1 × Metallkassette mit Kunststoff-Formeinlage

Die 4 Systemwerkzeuge

Gewindeeinsatz

Austenitischer Edelstahl, rostfrei und hitzebeständig, Rhombus 60 Grad, 1,5 × d

EG-Gewindebohrer

ISO 529 Form D EG M2 6H mod HSSG, für Durchgangs- und Sacklochbohrungen

Eindrehwerkzeug

Werkzeugstahl, pulverbeschichtet, gerändelte Verstellmutter

Zapfenbrecher

Zum Abschlagen des Mitnehmerzapfens nach dem Eindrehen

Technische Daten

Artikelnummer	B00860280
EAN	4014176608324
Reparierte Gewindegröße	M 18
Gewindesteigung	2,5 mm
EG-Gewindebohrer	ISO 529 Form D EG M18 6H mod HSSG
Norm Aufnahmegewinde	DIN 8140-2
Gewindeeinsatz-Länge	1,5 × d im eingebauten Zustand
Gewindeeinsatz-Querschnitt	Form A, frei durchlaufend
Gewindeeinsatz-Material	Austenitischer Edelstahl, rostfrei und hitzebeständig
Anzahl Gewindeeinsätze	6
Teileanzahl gesamt	9
Verpackung	Metallkassette mit Kunststoff-Formeinlage
Hersteller	GSR

Werkzeugdaten

GEWINDEGRÖSSE	STEIGUNG	EINSÄTZE1,5 × d	Eindrehwerkzeug	Zapfenbrecher
M 18	2,5 mm	6×	✓	✓

✓

Defekte M 18-Gewinde reparieren ohne Veränderung des Nenndurchmessers

✓

Gewinde verstärken durch Gewindepanzerung, dauerhaft hoch belastbar

✓

6 Gewindeeinsätze im Set, wirtschaftlich für häufig wiederkehrende Reparaturen

✓

Gewindeeinsätze rostfrei und hitzebeständig, geeignet für thermisch beanspruchte Bauteile

✓

Rautenförmiger Querschnitt (Rhombus, 60°), elastische Feder für gleichmäßige Kraftverteilung

✓

EG-Gewindebohrer Form D, geeignet für Durchgangs- und Sacklochbohrungen

✓

Alle Systemwerkzeuge im Set enthalten, sofort einsatzbereit

Elektronikfertigung und Feinmechanik: Reparatur kleiner Innengewinde in empfindlichen Baugruppen und Präzisionsgeräten
Maschinenbau und Instandhaltung: Reparatur beschädigter Schraubenbohrungen in Maschinengestellen, Gehäusen und Baugruppen
Fahrzeug- und Motorentechnik: Instandsetzung von Gewindebohrungen in Aluminium-Motorteilen und Karosseriebauteilen
Luft- und Raumfahrt: Gewindeinstandsetzung in Leichtbaustrukturen aus Aluminium- und Magnesiumlegierungen
Handwerk und Werkstatt: Überall dort, wo beschädigte Gewinde schnell und ohne Bauteilaustausch repariert werden sollen
Modellbau und Feinwerktechnik: Zuverlässige Reparatur von M18-Gewinden in großen Bauteilen

Für die Gewindereparatur benötigen Sie einen passenden Kernlochspiralbohrer (nicht im Set enthalten), EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).

Defekte Gewinde aufbohren

Kernlochränder ansenken

Neues Kernloch für Einsatzgewinde

Neues Gewinde schneiden mit Einsatzgewindebohrer

Gewindeeinsatz auf Eindrehwerkzeug stecken

Gewindeeinsatz in das Gewinde eindrehen

Mit Zapfenbrecher den Zapfen abschlagen

Repariertes Gewinde

Damit das Eindrehwerkzeug den Gewindeeinsatz sauber und ohne Schaden einbringt, muss die Überwurfmutter vor dem Eindrehen korrekt eingestellt sein. Die Einstellung beeinflusst die Eindrehtiefe direkt.

Überwurfmutter einstellen: zu hoch, zu niedrig, korrekt

Gewindeschneidmittel verwenden

Beim Eindrehen des Gewindeeinsatzes empfiehlt sich der Einsatz eines Gewindeschneidmittels, besonders bei Stahl, Edelstahl und Gusseisen. Das Schneidmittel reduziert die Reibung, verbessert das Eindrehen und schützt das Werkzeug.

→ GSR Gewindeschneidmittel
