GSR coilrepair Set HSS M 10

39,50€

inkl. MwSt., zzgl. Versand
Verfügbar / Zwischenverkauf vorbehalten
Lieferzeit (DE): 2-3 Werktage

Art.-Nr.: B00860230
EAN: 4014176608287

Das GSR coilrepair Set M10 ist die kompakte Komplettlösung zur Instandsetzung beschädigter M10-Innengewinde. Mit nur einem Set und in wenigen Handgriffen werden abgenutzte oder gerissene Gewinde dauerhaft auf ihr ursprüngliches Nennmaß wiederhergestellt, ohne das Bauteil auszutauschen.

M10 ist ein weit verbreitetes Standardgewinde in der Fahrzeugtechnik, im Maschinenbau und in Industrieanlagen. Besonders in Aluminium-Motorblöcken sowie an Achs- und Fahrwerksteilen tritt Gewindeverschleiß häufig auf, dieses Set ermöglicht eine fachgerechte Reparatur ohne Bauteilaustausch.

Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Die federnde Bauweise verteilt eingeleitete Kräfte gleichmäßig über alle Gewindegänge. Das Ergebnis ist eine verschleißfeste Verbindung mit konstant niedrigem Gewindereibmoment, auch bei häufig wiederholter Verschraubung und hoher Betriebslast.

→ Weitere Informationen zum GSR coilrepair System

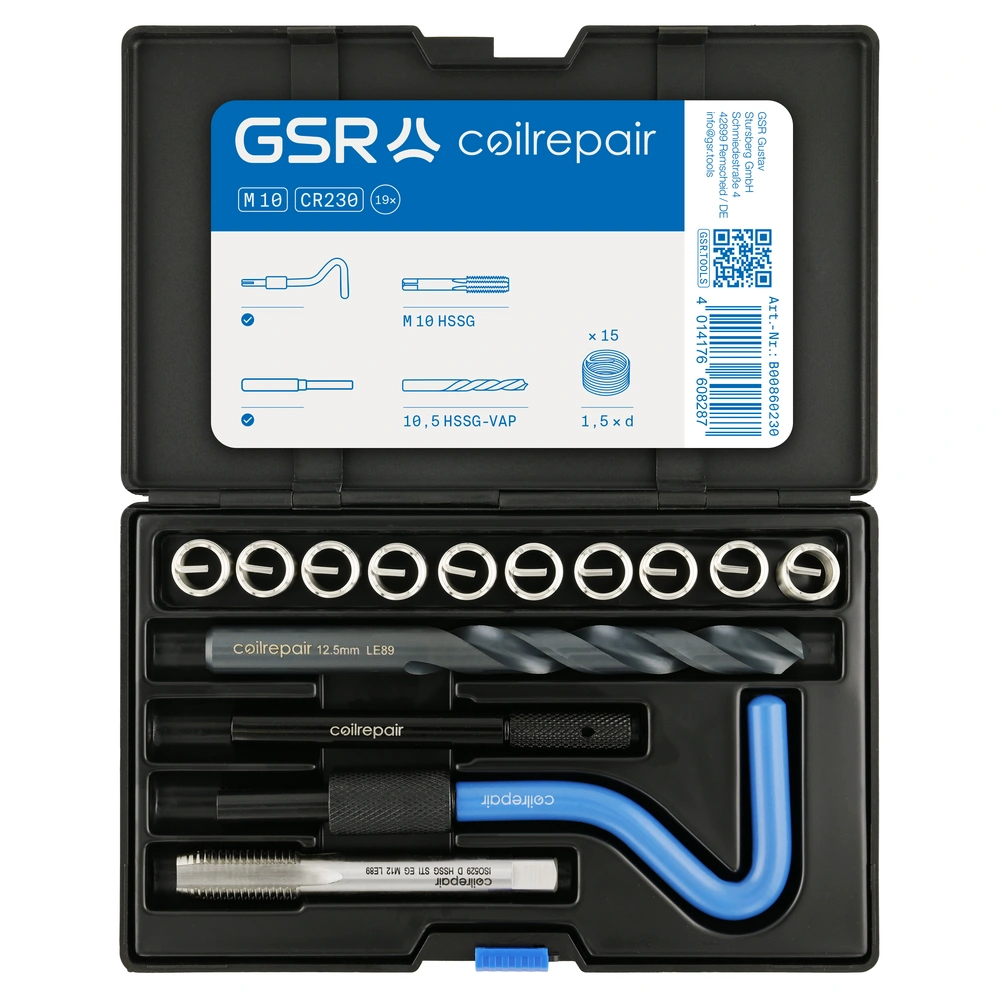

Lieferumfang

15 × Gewindeeinsatz M 10, Länge 1,5 × d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
1 × Kernlochspiralbohrer Ø 10,5 mm HSSG, DIN 338, VAP
1 × EG-Gewindebohrer ISO 529 Form D EG M10 6H mod HSSG
1 × Eindrehwerkzeug, Werkzeugstahl, pulverbeschichtet
1 × Zapfenbrecher
1 × Kunststoffbox mit Kunststoff-Formeinlage

Die 5 Systemwerkzeuge

Gewindeeinsatz

Austenitischer Edelstahl, rostfrei und hitzebeständig, Rhombus 60 Grad, 1,5 × d

EG-Gewindebohrer

ISO 529 Form D EG M2 6H mod HSSG, für Durchgangs- und Sacklochbohrungen

Kernlochspiralbohrer

HSSG, DIN 338, VAP, passgenau für dieses Set

Eindrehwerkzeug

Werkzeugstahl, pulverbeschichtet, gerändelte Verstellmutter

Zapfenbrecher

Zum Abschlagen des Mitnehmerzapfens nach dem Eindrehen

Technische Daten

Artikelnummer	B00860230
EAN	4014176608270
Reparierte Gewindegröße	M 10
Gewindesteigung	1,5 mm
Kernlochspiralbohrer	Ø 10,5 mm HSSG, DIN 338, VAP
EG-Gewindebohrer	ISO 529 Form D EG M10 6H mod HSSG
Norm Aufnahmegewinde	DIN 8140-2
Gewindeeinsatz-Länge	1,5 × d im eingebauten Zustand
Gewindeeinsatz-Querschnitt	Form A, frei durchlaufend
Gewindeeinsatz-Material	Austenitischer Edelstahl, rostfrei und hitzebeständig
Anzahl Gewindeeinsätze	15
Teileanzahl gesamt	19
Verpackung	Kunststoffbox mit Kunststoff-Formeinlage
Hersteller	GSR

Werkzeugdaten

GEWINDEGRÖSSE	STEIGUNG	KERNLOCHBOHRERHSSG, DIN 338, VAP	EINSÄTZE1,5 × d	Eindrehwerkzeug	Zapfenbrecher
M 10	1,5 mm	Ø 10,5 mm	15×	✓	✓

✓

Defekte M 10-Gewinde reparieren ohne Veränderung des Nenndurchmessers

✓

Gewinde verstärken durch Gewindepanzerung, dauerhaft hoch belastbar

✓

15 Gewindeeinsätze im Set, wirtschaftlich für häufig wiederkehrende Reparaturen

✓

Gewindeeinsätze rostfrei und hitzebeständig, geeignet für thermisch beanspruchte Bauteile

✓

Rautenförmiger Querschnitt (Rhombus, 60°), elastische Feder für gleichmäßige Kraftverteilung

✓

EG-Gewindebohrer Form D, geeignet für Durchgangs- und Sacklochbohrungen

✓

Kernlochspiralbohrer HSSG, DIN 338, VAP, passgenau für dieses Set

✓

Alle Systemwerkzeuge im Set enthalten, sofort einsatzbereit

Elektronikfertigung und Feinmechanik: Reparatur kleiner Innengewinde in empfindlichen Baugruppen und Präzisionsgeräten
Maschinenbau und Instandhaltung: Reparatur beschädigter Schraubenbohrungen in Maschinengestellen, Gehäusen und Baugruppen
Fahrzeug- und Motorentechnik: Instandsetzung von Gewindebohrungen in Aluminium-Motorteilen und Karosseriebauteilen
Luft- und Raumfahrt: Gewindeinstandsetzung in Leichtbaustrukturen aus Aluminium- und Magnesiumlegierungen
Handwerk und Werkstatt: Überall dort, wo beschädigte Gewinde schnell und ohne Bauteilaustausch repariert werden sollen
Modellbau und Feinwerktechnik: Zuverlässige Reparatur von M10-Gewinden in kleinen Bauteilen

Für die Gewindereparatur benötigen Sie Kernlochspiralbohrer, EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).

Defekte Gewinde aufbohren

Kernlochränder ansenken

Neues Kernloch für Einsatzgewinde

Neues Gewinde schneiden mit Einsatzgewindebohrer

Gewindeeinsatz auf Eindrehwerkzeug stecken

Gewindeeinsatz in das Gewinde eindrehen

Mit Zapfenbrecher den Zapfen abschlagen

Repariertes Gewinde

Damit das Eindrehwerkzeug den Gewindeeinsatz sauber und ohne Schaden einbringt, muss die Überwurfmutter vor dem Eindrehen korrekt eingestellt sein. Die Einstellung beeinflusst die Eindrehtiefe direkt.

Überwurfmutter einstellen: zu hoch, zu niedrig, korrekt

Gewindeschneidmittel verwenden

Beim Eindrehen des Gewindeeinsatzes empfiehlt sich der Einsatz eines Gewindeschneidmittels, besonders bei Stahl, Edelstahl und Gusseisen. Das Schneidmittel reduziert die Reibung, verbessert das Eindrehen und schützt das Werkzeug.

→ GSR Gewindeschneidmittel 250 ml → GSR Gewindeschneidmittel 100 ml

Weitere Informationen & Downloads

→ GSR coilrepair – Systemübersicht und Anwendungsinformationen → Downloads: GSR Handbuch Gewindereparatur → GSR Update #21: GSR coilrepair – Gewinde Verstärken und Reparieren → GSR Gewinderechner-App für iOS und Android

Mengenbedarf oder individuelle Anfrage?

Für Mengenbestellungen, individuelle Konfigurationen oder technische Beratung nehmen Sie direkt Kontakt mit uns auf.

→ Anfrage stellen
