47-tlg. GSF47 Gewindeschneid-Set HSSE-VAP M3-M12 mit Führungen und Bohrern

Gewindeschneid-Set M3-M12 HSSE-VAP mit Führungen und Kernloch-Spiralbohrern, 47-teilig

Das 47-tlg. Gewindeschneid-Set HSSE-VAP M3-M12 von GSR ist für Industrie und Handwerk entwickelt. Insbesondere für die Herstellung von Innen-u. Außengewinden in Edelstahl. Es enthält alles für das lotgerechte Gewindeschneiden:

• Kobaltlegierte  und vaporisierte Gewindebohrer mit Führungszapfen
• kobaltlegierte Kernlochspiralbohrer
• kobaltlegierte und vaporisierten Schneideisen.
• Schneideisenführungen mit Pilotführung

• Schneideisen: aufgebohrte Spanlöcher, Gewinde lehrenhaltig eingeschnitten anschließend geläppt, Anschnitt hinterschliffen, Außenkontur abgefast und vorgeschlitzt (V-Nut), mit Aufnahmebohrungen für Schneideisenhalter

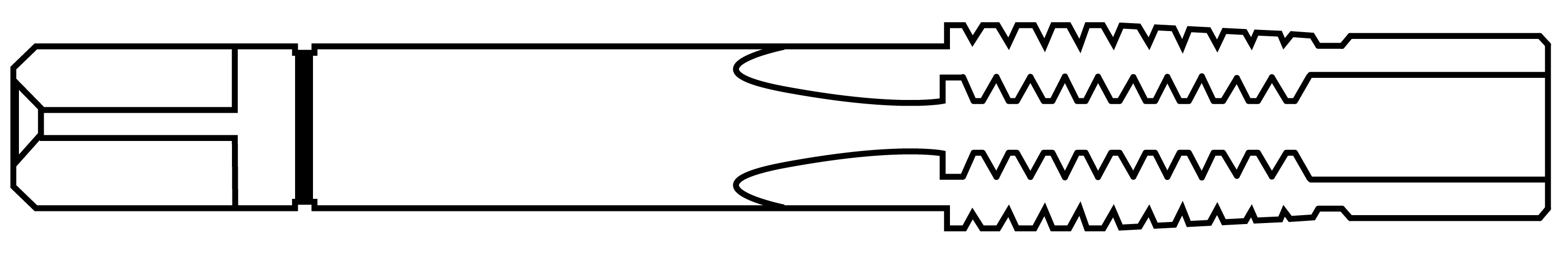

• Gewindebohrer: Vorschneider mit Führungszapfen, gehärtet und angelassen, geschliffene Ausführung, Anschnitt hinterschliffen, gefräster Vierkant nach DIN 10
• Hochfeste Haltwerkzeuge: Körper aus Zinkdruckguss-Legierung Zamak 5, Knebel veredelt durch Brünier-Nitrier-Prozess
• Schneideisenführungen: ermöglichen lotgerechten Anschnitt auf dem Bolzen, aus Zinkdruckguss, präzisionsgegossen
• Laserkennzeichnung: Beschriftung gemäß DIN 2197
• Kernloch-Spiralbohrer: gehärtet und angelassen, mit zylindrischem (rundem) Schaft, Spitzenwinkel geschliffen, Kreuzanschliff ab 3mm, DIN 338

Lieferumfang:



1x Verstellbares Windeisen Nr. 1 1/2 nach DIN 1814, Zinkdruckguss		1x Schneideisenhalter 25x9 mm nach DIN EN 22568, Zinkdruckguss
7x 3-tlg. Handgewindebohrer-Satz nach DIN 352, HSSE-VAP Vorschneider mit Führungszapfen M3 / M4 / M5 / M6 / M8 / M10 / M12		7x Schneideisen 25x9 mm nach Werksnorm, HSSE-VAP M3 / M4 / M5 / M6 / M8 / M10 / M12
		7x Schneideisen-Führungen Zinkdruckguss M3 / M4 / M5 / M6 / M8 / M10 / M12
1x Pilotführung		7x Kernloch-Spiralbohrer HSSE 2,5 / 3,3 / 4,2 / 5,0 / 6,8 / 8,5 / 10,2
1x GSR Kombi-Gewindeschablone für Innen- und Außengewinde		1x Schraubendreher





Vorteile des Produkts:

• Die Ware wird in einer stabilen Kunststoff-Aufbewahrungsbox mit konturgefräster PE-Schaumstoffeinlage geliefert
• Windeisen M3-M12, Schneideisenhalter 25x9 M3-M12 aus der GSR Silver Serie verstärkte Ausführung
• Schneideisen-Führungen aus Zinkdruckguss für M3-M12, Pilotführung für Schneideisenführungen aus Carbon-Hybridmaterial für eine schnelle Entnahme der Schneideisenführung
• Gewindeschneidwerkzeuge: Vorschneider der Gewindebohrer Sätze mit Führungszapfen für den sicheren Anschnitt ohne Winkel. Abmessungen von M3-M12 für Innen- und Außengewinden; HSSE-VAP Werkzeuge
• Kombi-Gewindeschablone 14 Blatt zur Bestimmung der Steigung bei Innen- und Außengewinden
• Kernlochtabelle enthalten

Anwendungsgebiete:

• Herstellung von normgerechten Innen- und Außengewinden nach DIN 13
• sehr gut geeignet für Edelstähle
