GSR Coilrepair Sortiment HSS M 5-M 12

160,00€

inkl. MwSt., zzgl. Versand
Verfügbar / Zwischenverkauf vorbehalten
Lieferzeit (DE): 2-3 Werktage

Art.-Nr.: B00860500
EAN: 4014176608485

Das GSR Coilrepair Sortimentsset M5–M12 vereint fünf der meistgenutzten metrischen Gewindegrößen in einem Set. Es deckt den gesamten Reparaturbedarf von M5 bis M12 ab – ideal für Werkstätten und Instandhaltungsbetriebe, die mit unterschiedlichen Gewindegrößen arbeiten und eine einsatzbereite Komplettlösung benötigen. Alle Systemwerkzeuge und eine großzügige Ausstattung mit Gewindeeinsätzen je Größe sind im Lieferumfang enthalten.

Die Gewindeeinsätze bestehen aus austenitischem Edelstahldraht mit rautenförmigem Querschnitt (Rhombus, 60°), der durch Kaltverformung zur federnden Wendel geformt wird. Die federnde Bauweise verteilt eingeleitete Kräfte gleichmäßig über alle Gewindegänge – das Ergebnis ist eine verschleißfeste Verbindung mit konstant niedrigem Gewindereibmoment, auch bei häufig wiederholter Verschraubung.

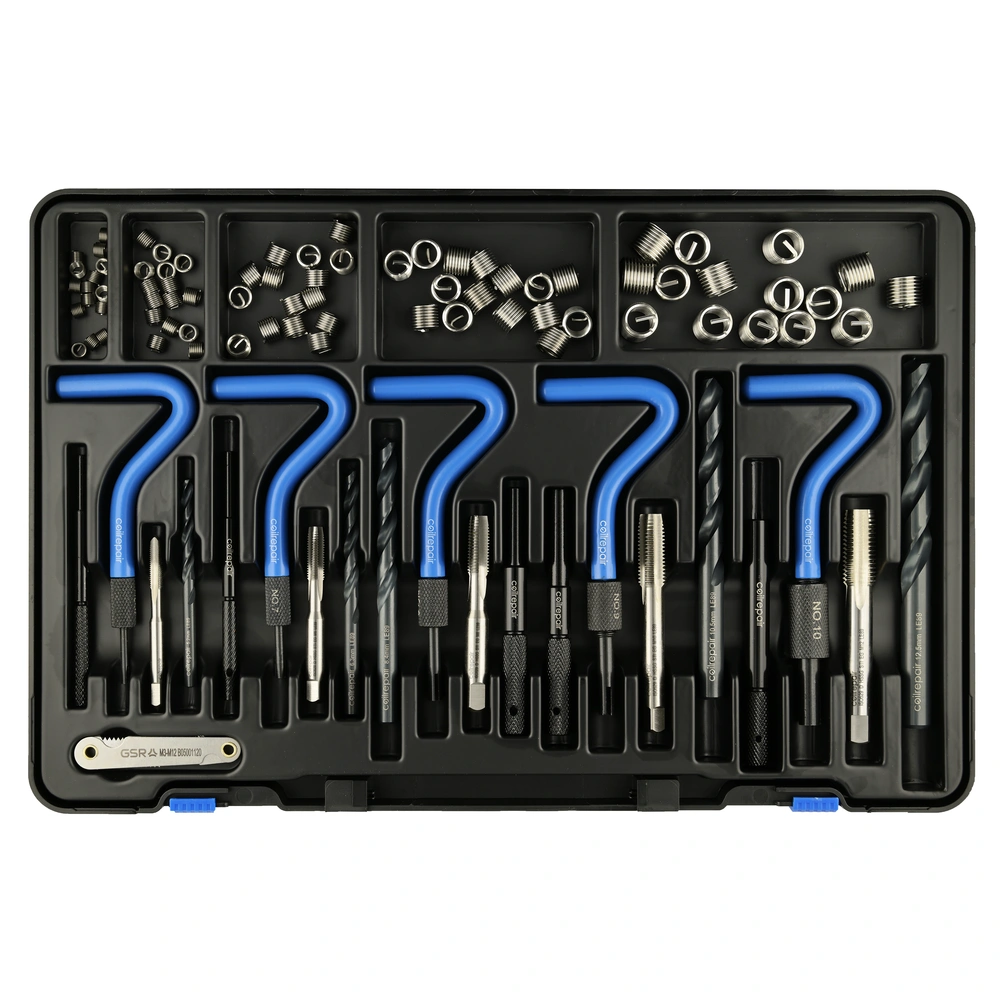

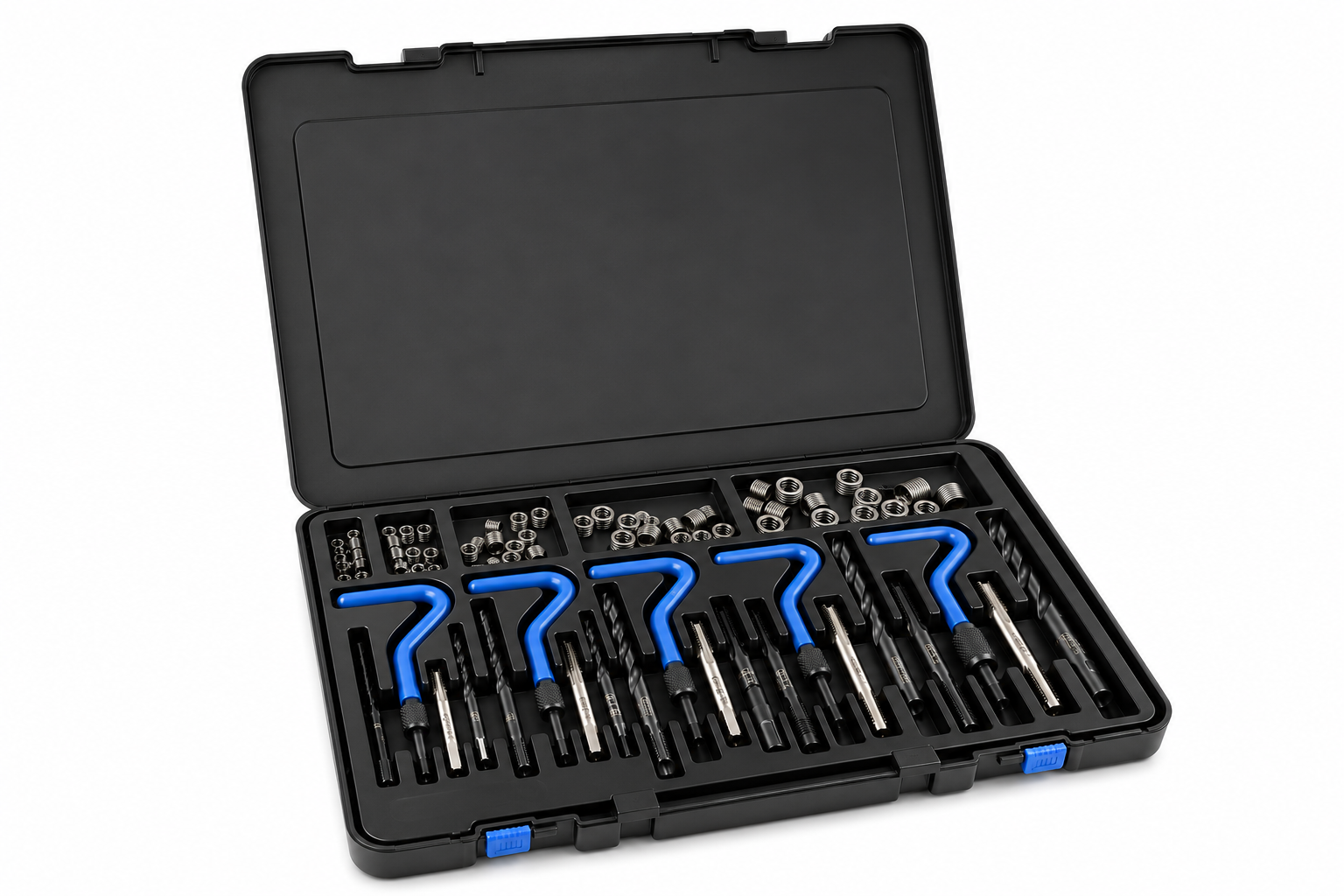

Lieferumfang:

15 × Gewindeeinsatz M 5×0,8, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
15 × Gewindeeinsatz M 6×1,0, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
15 × Gewindeeinsatz M 8×1,25, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
15 × Gewindeeinsatz M 10×1,5, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
10 × Gewindeeinsatz M 12×1,75, Länge 1,5×d, rostfrei und hitzebeständig, rautenförmiger Querschnitt
Kernlochspiralbohrer HSS-G VAP Ø 5,2 mm / Ø 6,3 mm / Ø 8,4 mm / Ø 10,5 mm / Ø 12,5 mm, DIN 338, vaporisiert – je Größe passend
EG-Gewindebohrer HSSG, Form D, 6H – je Größe passend
Eindrehwerkzeug, Werkzeugstahl, pulverbeschichtet
Zapfenbrecher
Kunststoffkoffer mit Kunststoff-Formeinlage

Technische Daten:

Artikelnummer	B00860500
EAN	4014176608485
Gewindegrößen	M 5 / M 6 / M 8 / M 10 / M 12
Gewindesystem	Metrisch ISO (M)
Kernlochspiralbohrer	Ø 5,2 mm / Ø 6,3 mm / Ø 8,4 mm / Ø 10,5 mm / Ø 12,5 mm HSS-G VAP, DIN 338, vaporisiert
EG-Gewindebohrer	HSSG, Form D, 6H – je Größe passend
Norm Aufnahmegewinde	DIN 8140
Gewindeeinsatz-Länge	1,5×d
Gewindeeinsatz-Querschnitt	Rautenförmig (Rhombus, 60°)
Gewindeeinsatz-Material	Rostfrei und hitzebeständig
Anzahl Gewindeeinsätze	M 5: 15× – M 6: 15× – M 8: 15× – M 10: 15× – M 12: 10×
Verpackung	Kunststoffkoffer mit Kunststoff-Formeinlage
Hersteller	GSR Gustav Stursberg GmbH, Remscheid

Kernlochmaße & Werkzeugdaten:

GEWINDEGRÖSSE	STEIGUNG	KERNLOCHBOHRERHSS-G VAP, DIN 338	EG-KERNLOCHDIN 8140	EINSÄTZE1,5×d	EINDREHW.	ZAPFENBRECHER
M 5	0,8 mm	Ø 5,2 mm	Ø 5,2 mm	15×	✓	✓
M 6	1,0 mm	Ø 6,3 mm	Ø 6,3 mm	15×	✓	✓
M 8	1,25 mm	Ø 8,4 mm	Ø 8,4 mm	15×	✓	✓
M 10	1,5 mm	Ø 10,5 mm	Ø 10,5 mm	15×	✓	✓
M 12	1,75 mm	Ø 12,5 mm	Ø 12,5 mm	10×	✓	✓

EG-Gewindebohrer je Größe: HSSG, Form D, 6H – Norm Aufnahmegewinde: DIN 8140

✓

Komplettes Sortiment in einem Set – alle Größen griffbereit

✓

Defekte Gewinde reparieren ohne Veränderung des Nenndurchmessers

✓

Gewinde verstärken durch Gewindepanzerung

✓

Hoch belastbare, kostengünstige und leicht zu montierende Lösung

✓

Gewindeeinsätze rostfrei und hitzebeständig

✓

Rautenförmiger Querschnitt (Rhombus, 60°) – elastische Feder für gleichmäßige Kraftverteilung

✓

EG-Gewindebohrer Form D – für Durchgangs- und Sacklochbohrungen

✓

Alle Systemwerkzeuge im Set enthalten – sofort einsatzbereit

Instandhaltungsbetriebe und Werkstätten: Ein Set für alle gängigen Gewindegrößen – kein Wechsel des Sets bei unterschiedlichen Reparaturaufgaben
Maschinenbau: Reparatur der häufigsten Gewindegrößen in Maschinengestellen, Gehäusen und Baugruppen
Fahrzeug- und Motorentechnik: Abdeckung der gängigen metrischen Reparaturgrößen in Aluminium-Motorteilen und Karosseriebauteilen
Elektronikfertigung und Feinmechanik: Reparatur von Innengewinden in empfindlichen Baugruppen
Handwerk und Service: Ideale Grundausstattung für vielseitigen Einsatz ohne Vorhalten mehrerer Einzelsets

Für die Gewindereparatur benötigen Sie Kernlochspiralbohrer, EG-Gewindebohrer, Eindrehwerkzeug, Zapfenbrecher sowie Bohrmaschine oder verstellbares Windeisen und Schlosserhammer (optional: Kegelsenker).

Defekte Gewinde aufbohren

Kernlochränder ansenken

Neues Kernloch für Einsatzgewinde

Neues Gewinde schneiden mit Einsatzgewindebohrer

Passenden Gewindeeinsatz auf Eindrehwerkzeug stecken

Gewindeeinsatz in das Gewinde eindrehen

Mit Zapfenbrecher den Zapfen abschlagen

Repariertes Gewinde

Weitere Informationen & Downloads:

Ausführliche Informationen zum GSR Coilrepair System, zur korrekten Anwendung sowie zu Kernlochmaßen und Einbauwerten finden Sie im GSR Handbuch Gewindereparatur.

→ GSR Coilrepair – Übersicht aller Produkte → GSR Downloads – Kataloge und Handbücher → GSR Update #21: GSR Coilrepair – Gewinde Verstärken und Reparieren

(
